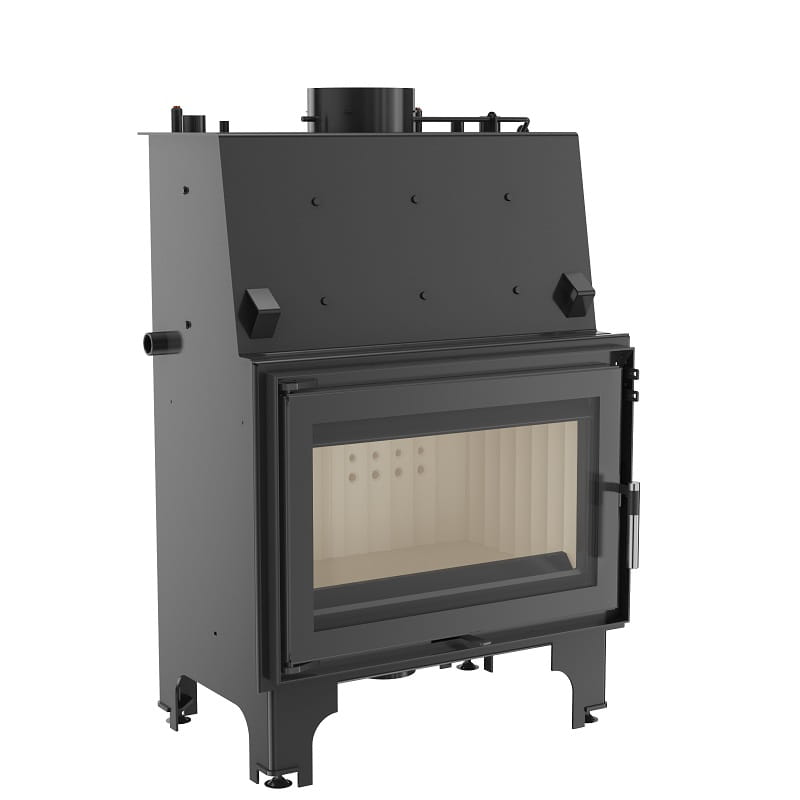

AQUARIO O12/PW/W - (12kW) wasserführend mit SWT

Verfügbarkeit: auf Bestellung verfügbar
Lieferzeit: bis zu 7 Werktage
Preis inkl. 20% MwSt. und Versand: € 1.811,00 1811.00
quantity Stück
Auf den Merkzettel
* - Pfliechtfeld
Bewertung: 5
Hersteller: Kratki
Produktcode: AQUARIO/O/12/PW/W

Beschreibung

KRATKI - Wasserführender Kamineinsatz - AQUARIO O12/PW/W - mit (12kW), Sichercheitswärmetauscher, Bauart1 oder Bauart2*

Wir bieten Ihnen eine große Auswahl  verschiedenster Kaminöfen- und Einsätze in Top-Qualität
Das modern Design entspricht den aktuellen Trends in der Innenarchitektur.

Angewendete technische Lösungen:
A) Sicherheit
Die Kamineinsätze Aquario sind im Standard mit dem Sicherheitswärmetauscher ausgestattet, der den Kamineinsatz vor Überhitzung schützt. Das stählerne Kamingehäuse wurde zusätzlich mit Schweißnähten gestärkt.
B) Ökologie
Doppelte Regelung der Verbrennungsluft:
- Regelung der Primärluft durch den Aschekasten lässt die notwendige Menge der Luft für die Verbrennung zuführen.
- Regelung der Sekundärluft durch die hintere Wand, die für die Nachverbrennung der Abgase verantwortlich ist.
C) Parameter
Luftzufuhr durch die hintere Wand ist für die Nachverbrennung der Abgase verantwortlich, was die Emission der schädlichen Substanzen verringert und den Wirkungsgrad steigert.
Dank dieser Lösung erreichen die Kamineinsätze sehr gute Arbeitsparameter (niedrige CO-Emission).

youtube icon  Anschluß der Externluftzufuhr
youtube icon  Was ist wichtig bei der Auswahl eines Kamineinsatzes ???

VORTEILE DER EINSÄTZE VOM TYP AQUARIO
Der Kamineinsatz AQUARIO ist eine neue Lösung von Kamineinsätze mit Wassersystem, deren eingesetzte Technologien und Materialien einen ergiebigen, ökonomischen und ökologischen Einsatz mit hohem Wirkungsgrad und niedrigem CO-Emissionsindex bilden.
Der Einsatz besteht vollständig aus Kesselblech mit einer Dicke von 5 mm. Sie besitzt einen Doppelmantel-Korpus, was hohe Zuverlässigkeit des Geräts garantiert, thermische Beständigkeit sowie langjährige Arbeit. Die Einsätze sind für den Betrieb in Systemen der Zentralheizung geeignet, mit einem Arbeitsdruck bis zu 2 bar. In der Standardversion ist der Einsatz mit einer Heizschlange ausgestattet, die den thermischen Schutz des Geräts darstellt. Zusätzlich ist der Korpus des Wassermantels mit Nadeln gestärkt. Der Einsatz kann auch mit einer zweiten Scheibe ausgestattet werden, dem sog. Glass System, die dank dem dekorativen Muster eine moderne Kamindekoration darstellt. Ihre Verbrennungskammer ist mit Acumotte Keramik ausgelegt. Die Tür des Einsatzes besitzt einen modernen handlichen Griff zum Öffnen der Tür.

Europäische Norm: EN 13229 Ja
CE-Kennzeichnung: ja
BImSchV Stufe 1 (Deutschland): ja
BImschV Stufe 2 (Deutschland): ja -erfüllt die Regensburger, Stuttgarter, Düsseldorf und Münchner Anforderungen
Art. 15a B-VG (Österreich): ja

Direkt vom Hersteller
inkl. 20 % MwSt. und
inkl. Versand

 icon pdf  AQUARIO_Vorteile und Zugängliche Modelle

Neueste Version-Kamineinsatz mit dem Sichercheitswärmetauscher:
Um die ZH-Anlage vor Überhitzung zu schützen, wird in dem Wassermantel des Kamineinsatzes ein spezielles Rohr eingebaut, der sog. Sicherheitswärmetauscher (SWT). Der SWT kühlt die Anlage mit kaltem Wasser ab.Der Wärmetauscher ist ein Kupferrohr mit dem Durchmesser 10mm. Die beiden Enden des Wärmetauschers befinden sich oben auf dem Kamineinsatz. Damit der Wärmetauscher seine Funktion erfüllt, muss eine thermische Ablaufsicherung montiert werden. Am besten eignet sich hier die thermische Ablaufsicherung STS 20. Dieses Sicherheitsventil wird nicht durch Druck, sondern durch Wassertemperatur gesteuert. Dieses Ventil montiert man im Rohr, das das kalte Wasser zu dem Sicherheitswärmetauscher zuführt. Die thermische Ablaufsicherung ist mit dem Temperaturfühler durch das 1,3 Meter lange Kupferrohr verbunden. Der Temperaturfühler ist in einem dazu vorgesehenen Stutzen (24) zu stecken, er hat einen direkten Kontakt mit Wasser, das den Kamin befüllt. Dadurch wird die thermische Ablaufsicherung, die sich am anderen Ende des Kupferrohrs befindet, direkt durch die Wassertemperatur des Kamins gesteuert. Wenn die Wassertemperatur im Kamin 97 Grad Celsius überschreitet, offnet sich das Sicherheitsventil und kaltes Wasser wird durch den Wärmetauscher aus der Anlage zugeführt. Somit wird das Wasser des Kamins abgekuhlt. Diese Lösung hat noch einen anderen Vorteil-die thermische Ablaufsicherung braucht keine Stromversorgung.

jpg icon  1. Anschlussplan der kamineinsatz mit wassermantel im offenen system.
jpg icon  2. Anschlussplan der kamineinsatz mit wassermantel mit dem gaskessel
jpg icon  3. Geschlossenes System

System der Zulüftung der Feuerstellen-Kammer.
Die Zufuhr der primären und sekundären Luft erfolgt ausschließlich von außen. In der Standardausführung besitzt der Einsatz eine Luftzufuhr von außen mit dem Durchmesser fi 125 mm – der Zufuhrstutzen wird an des Einsatzes montiert, die zur direkten Zufuhr von Frischluft zur Feuerstelle von außerhalb des Gebäudes vorbereitet ist.
Die Verteilung der Luft erfolgt im Raum unterhalb der Platte, auf der die Verbrennung stattfindet ( Luftkammer ). Die Luft wird aus der Luftkammer mithilfe eines Kanals zugeführt, der sich auf der Höhe der Feuerplatte befindet und mithilfe eines Systems von Öffnungen im Zaun gerichtet wird, die auf dessen gesamter Breite gebohrt sind. Dies trägt zur Verbesserung der Verbrennungsbedingungen des Einsatzes bei. Die Verbrennung erfolgt gleichmäßig auf der gesamten Breite der Feuerstelle. Die Regulierung der Verbrennungsintensität im Einsatz erfolgt mithilfe eines Mechanismus zur Regelung, der sich unterhalb der Tür des Einsatzes befindet. Zulüftung der Verbrennungskammer durch Öffnungen in der Rückwand - System der zusätzlichen Abgasverbrennung, verantwortlich für die Reduzierung der Emission von schädlichen Substanzen an die Umwelt sowie die
Steigerung des Wirkungsgrads des Systems. Dank der Anwendung dieser Lösung, erreichen die Einsätze sehr gute Parameter der CO-Emission (geringe CO-Emission).
Der Einsatz besitzt ebenfalls einen Luftvorhang – ein System der sauberen Scheibe ohne Entnahme von Luft aus dem Raum. Dabei handelt es sich um eine besondere Belüftung der Scheibe, die deren Sauberhaltung ermöglicht. Die Luft wird vom Zufuhrstutzen entnommen und danach mit speziellen Kanälen an den Seiten des Kamins zu der Kammer geführt, die sich in der oberen Abdeckung des Kamins befindet, und gleichmäßig auf der Scheibe verteilt, wodurch diese sauber bleibt.

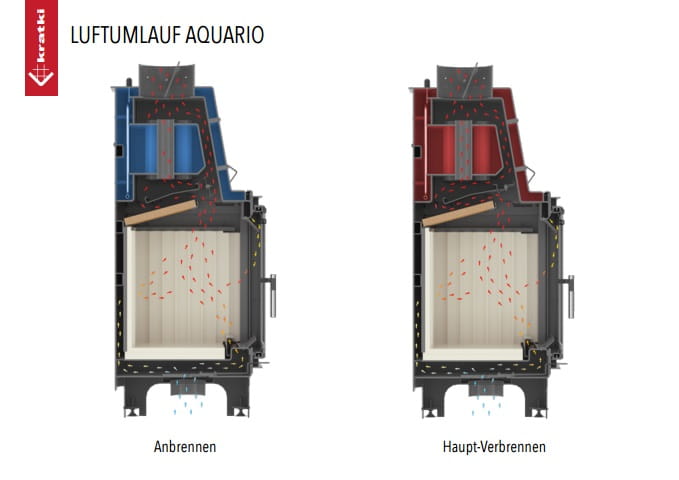

Luft und Abgaszirkulation_Aquario

Technische Spezifikation: AQUARIO O/12/PW/W

BAUART2*
Nominale Leistung (kW): 12
Erforderlicher Förderdruck (Pa): 12
Wasserinhalt in Liter: 58
Rauchrohr-Durchmesser (mm): 200
Feinstaubemmision (mg/Nm3): 34
Wasserwärmeleistung kW: 8,4
Arbeitsdruck in Bar: 2
CO-Emission (bei 13% O2-Gehalt): 0,08%
Abgastemperatur (°C): 186
Leistungsbereich(kW): 8-16
Wirkungsgrad (%): 83,1
Holzscheites-Länge (cm): 55
Material Kesselstahl: 5mm
Gewicht: 275 kg

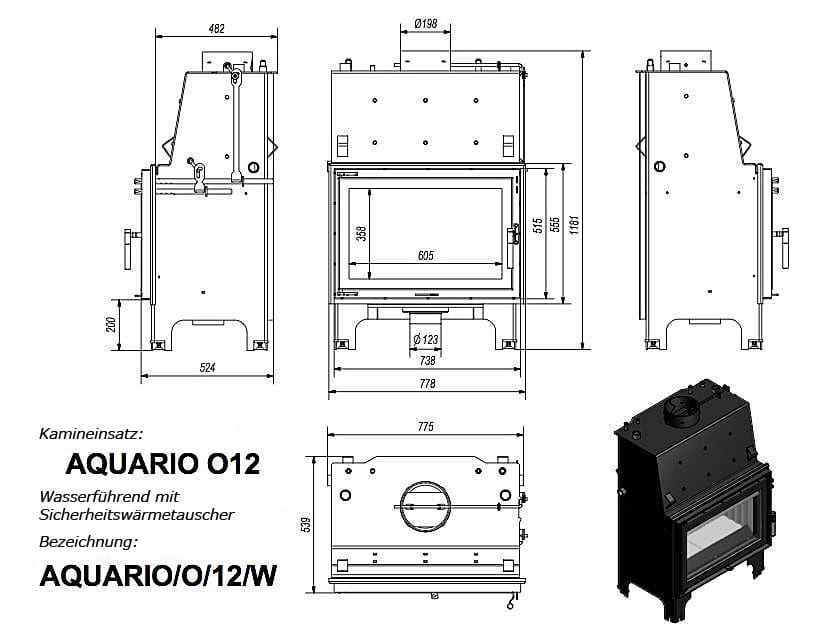

Außenmaße (B x H x T): 78,40 x 118,10 x 48,20 cm
Glass (B x H): 60,50 x 35,8 cm
Brennstoff: Laubholz, Braunkohle-Briketts - Feuchtigkeit ≤20%

Dieser Kamineinsatz erfült die Emissionsgrenzwerte der Bundes-Immisionschutz- Verordnung Stufe 2 für Klainfeuerungsanlagen sowie Anforderungen des Österreichischen Art.15a B-VG.
Ein Filter oder andere Umrüstungen sind daher nicht nötig.


Auswahl
*Bauart 2 - Heizeinsätze (feste Brennstoffe) der Bauart 2 haben eine nicht selbstschließende Feuerraumtür und dürfen nicht mit anderen Heizgeräten an einem Schornstein betrieben werden.
  Bauart 1 - Bauart 1 bedeutet, dass die Brennraumtür sich von allein schließt. Bei Mehrfachbelegung des Schornsteins ist den deutschen und österreichische Bestimmungen nach eine selbstschließende Tür (Bauart 1) erforderlich.

BAUART 2* (keine selbstschließende Tür, gegen Aufpreis 40 € (inkl. 20 % MwSt.) = BAUART 1.)


Die Wahl der Gitter.
Eingangs- und Ausgangsgitter: Im unteren Teil der Bebauung der Kaminlufteinlage soll man die Ventilationsöffnungen vorsehen, mit Hilfe derer zur Bebauung des Gehäuses die nötige zur Heizung
Luft eingeht - Lufteingang ( untere Ventilationsgitter). Um die entsprechende Entführung der heißen
Luft aus der Dachtraufe zu garantieren, sollen in ihr die wegblasende Öffnungen installiert werden,
die mit den Ventilationsgittern - Luftausgang (obere Ventilationsgitter) geendet werden. Die Öffnungen
werden mit Hilfe der Gitter vom Durchmesserfeld fertiggestellt, das abhängig von der Kraft der
Einlage von 40 bis 60 cm2 für1 kW der Kraft der Kamineinlage ist.

Kaminofen AQUARIO /O/12/PW - Lüftungsgitter: Wir empfehlen    www icon  (aus Stahl oder Gusseisen)

pdf icon  PL_EN_DE_RU_FR_Kamineinsatze wasserführend_Bedienungsanleitung und Garantiekarte.pdf
icon pdf  DE Produktpräsentationen.pdf
icon pdf  Mini Katalog_PL_EN_DE_RU_FR.pdf
icon pdf  Aquario O/12/PW - Leistungerklärung - DE/AT.pdf

Ersatzteilverzeichnis - Kamineinsatz wasserführend Kratki - AQUARIO O/12/PW/W
Die Firma Kratki.pl Marek Ball garantiert Ihnen Lieferung der Ersatzteile während der Nutzung des Kamins. Zu diesem Zweck brauchen Sie nur mit unserer Verkaufsabteilung oder einer der nächsten Verkaufsstellen einen Kontakt aufzunehmen.

c2




technische Daten

Nennleistung 11-15kW
