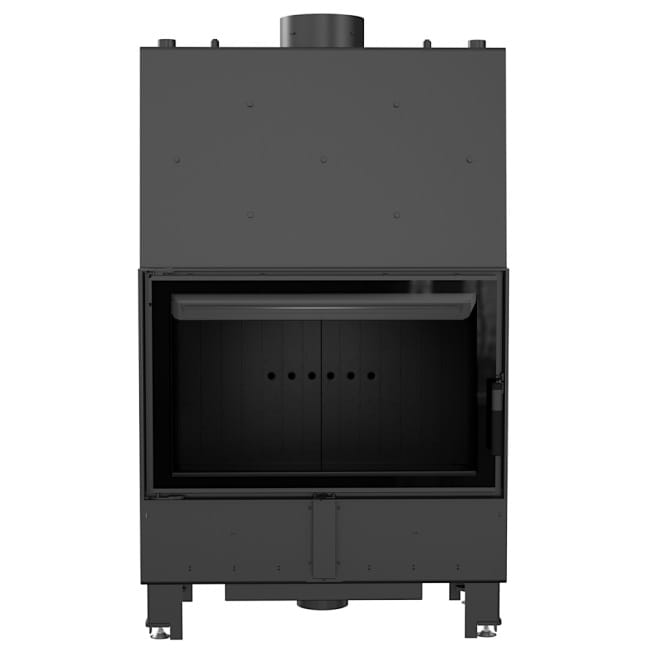

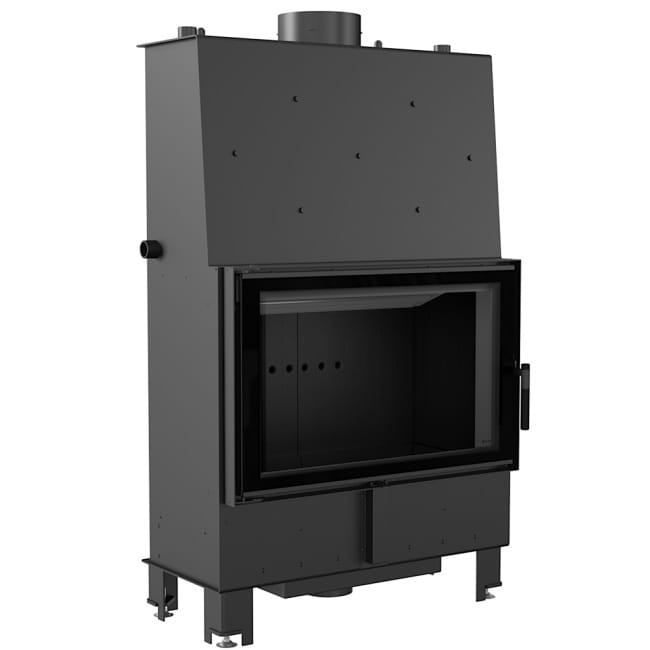

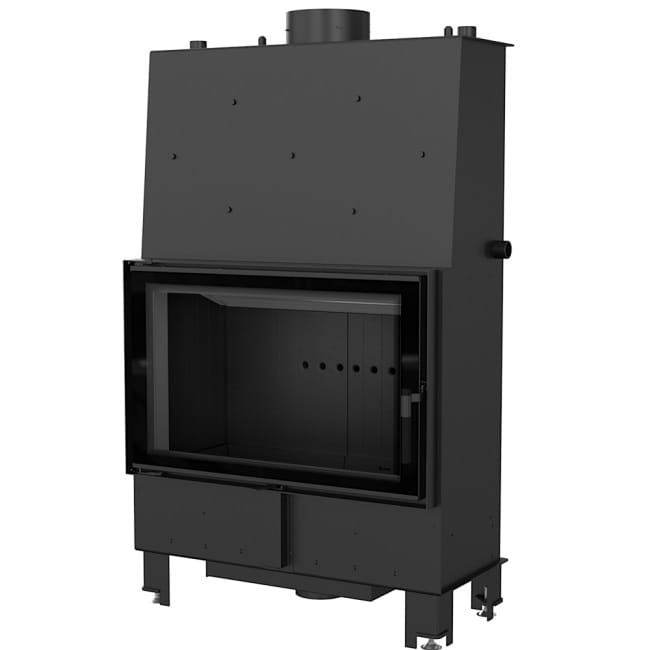

Kamin mit Wassermantel LUCY 16 KW Ø 200 Doppelverglaste Tür - Brennkammer schwarz
product unavailable

Beschreibung
Kamin mit Wassermantel LUCY/PW/16/W/DG/BLACK - (16kW) Ø 200 Doppelverglasung in der Tür und schwarzer Brennkammer
Wir bieten Ihnen eine große Auswahl verschiedenster Kaminöfen- und Einsätze in Top-Qualität
Das modern Design entspricht den aktuellen Trends in der Innenarchitektur.
Vorteile der Kamineinsatz Wasserführend- LUCY
24 Stunden Betrieb möglich
Bauart 1 (selbstschließende Tür) oder Bauart 2 (nicht selbstschließende Feuerraumtür)*
Der Kaminkorpus und die Kaminfront sind aus Hochtemperatur-Kesselstahl 4 mm Stark
Zweiteiliger gusseiserner Abgasstutzen, beweglich von 360°
Der Kamineinsatz ist für die Montage von Wärmekumulationsscheiben speziell angepasst
Der Deflektor aus Acumotte verlängert den Weg der Abgase und sorgt für eine saubere Verbrennung
Der Feuerraum ist mit schwarz Termotec ausgelegt, der sechseckige Feuerraum trägt zur sauberen Verbrennung bei
Brenkammer-Dreifach-Beluftung-System: Primärluft, Sekundärluft und Luftkurtine
Die mitgelieferten regulierbaren Standfüße helfen bei der Einstellung der höhe
Eingebauter externer Luftzufuhranschluss mit Luftschieber 125 mm Durchmesser, zur Regulierung der Luftzufuhr
Durch die integrierte Wassertasche haben Sie die Möglichkeit Ihren Kamineinsatz an Ihr bestehendes Heizsystem anzuschließen.
So produzieren sie neben behaglicher Wärme auch noch heißes Wasser, welches ihr ganzes Haus mit Wärme versorgen kann.
Erfüllung der Norm:
Einhaltung von ECODESIGN: ja
BImschV Stufe 2 (Deutschland): ja - erfüllt die Regensburger, Stuttgarter, Düsseldorf und Münchner Anforderungen
Art. 15a B-VG (Österreich): ja
Direkt vom Hersteller
inkl. MwSt. und inkl. Versand
PL. Wasserführender Kamineinsatz Lucy PW/W - KRATKI
DE. Anschluß der Externluftzufuhr
Bau der Einlage /Durchschnitt die Einlagen der Serie LUCY
Beschreibung des Luftumlaufes in den Einsätzen Reihe LUCY
Die Brennkammer wird ausschließlich von außen belüftet.
Der Einsatz besitzt eine Luftzufuhr von außen – Zufuhrstutzen Ø125 mm mit werkseitig installiertem Luftschieber zur Regulierung des Luftdurchflusses.
Die Regulierung im Einsatz erfolgt nur mittels eines Werkes (Regler der Luftschieberlage), das sich unter der Einsatztür befindet.
Der Einsatz besitzt ein Doppelsystem der Luftzufuhr zur Brennkammer, primäre und sekundäre Luft.
Die Verteilung der Luft in die Brennkammer erfolgt im Raum (Luftkammer) unter der Platte auf welcher die Verbrennung stattfindet.
Steuerung des Ofens geöffnet.
Die primäre Luft wird auf der ganzen Breite des Feuerraumes durch einen Luftspalt in der Leiste geliefert, der einen Schutzzaun bildet, der sich an der Front des Feuerraumes befindet, sowie durch eine Belüftungsleiste, die sich an der hinteren Wand des Feuerraumes gleich über der Platte befindet, auf der die Verbrennung erfolgt.
Der Einsatz besitzt auch einen Luftvorhang – ein System der sauberen Scheibe ohne die Luft vom Raum zu entnehmen. Die Luft wird mit speziellen Kanälen an den Kaminseiten in die Kammer geliefert, die sich im oberen Teil des Einsatzes befindet und sie wird gleichmäßig auf der ganzen Scheibenbreite verteilt. Die durch das Lenkrad gerichtete Luft „kehrt die Scheibe ab“, indem sie die Scheibe vom Feuer und Rauch fernhält, was die Rußablagerung auf der Scheibe wesentlich beschränkt und dadurch ist die Scheibe sauber. Auf diese Art und Weise wird der Sauerstoff in den oberen Teil der Brennkammer geliefert, wo die im Prozess der Holzverbrennung entstandenen Gase restlos verbrannt werden, was die Emission des schädlichen Kohlendioxydes in die Atmosphäre zusätzlich beschränkt.
Neueste Version-Kamineinsatz mit dem Wärmetauscher Um die ZH-Anlage vor Überhitzung zu schützen, wird in dem Wassermantel des Kamineinsatzes ein spezielles Rohr eingebaut, der sog. Sicherheitswärmetauscher (SWT). Der SWT kühlt die Anlage mit kaltem Wasser ab. Der Wärmetauscher ist ein Kupferrohr mit dem Durchmesser 10mm. Die beiden Enden des Wärmetauschers befinden sich oben auf dem Kamineinsatz. Damit der Wärmetauscher seine Funktion erfüllt, muss eine thermische Ablaufsicherung montiert werden. Am besten eignet sich hier die thermische Ablaufsicherung STS 20. Dieses Sicherheitsventil wird nicht durch Druck, sondern durch Wassertemperatur gesteuert. Dieses Ventil montiert man im Rohr, das das kalte Wasser zu dem Sicherheitswärmetauscher zuführt. Die thermische Ablaufsicherung ist mit dem Temperaturfühler durch das 1,3 Meter lange Kupferrohr verbunden. Der Temperaturfühler ist in einem dazu vorgesehenen Stutzen (24) zu stecken, er hat einen direkten Kontakt mit Wasser, das den Kamin befüllt. Dadurch wird die thermische Ablaufsicherung, die sich am anderen Ende des Kupferrohrs befindet, direkt durch die Wassertemperatur des Kamins gesteuert. Wenn die Wassertemperatur im Kamin 97 Grad Celsius überschreitet, offnet sich das Sicherheitsventil und kaltes Wasser wird durch den Wärmetauscher aus der Anlage zugeführt. Somit wird das Wasser des Kamins abgekühlt. Diese Lösung hat noch einen anderen Vorteil-die thermische Ablaufsicherung braucht keine Stromversorgung.
Die Wahl der Gitter.
Eingangs- und Ausgangsgitter: Im unteren Teil der Bebauung der Kaminlufteinlage soll man die Ventilationsöffnungen vorsehen, mit Hilfe derer zur Bebauung des Gehäuses die nötige zur Heizung Luft eingeht - Lufteingang ( untere Ventilationsgitter). Um die entsprechende Entführung der heißen Luft aus der Dachtraufe zu garantieren, sollen in ihr die wegblasende Öffnungen installiert werden, die mit den Ventilationsgittern - Luftausgang (obere Ventilationsgitter) geendet werden. Die Öffnungen werden mit Hilfe der Gitter vom Durchmesserfeld fertiggestellt, das abhängig von der Kraft der Einlage von 40 bis 60 cm2 für 1 kW der Kraft der Kamineinlage ist.
Kaminofen LUCY 16 - Lüftungsgitter: Wir empfehlen (Heißluftgitter alles art)
-der Einlass der Luft (untere Lüftungsgitter) cm2 ≥ 500cm2
-Auslass der Luft (obere Lüftungsgitter) cm2 ≥ 700 cm2 (das aktive Feld des Gitters oder Summe der Gitter)
Technische Spezifikation: KRATKI -Wasserführender Kamineinsatz LUCY/PW/16/W/DG/BLACK
Nominale Leistung (kW): 16
Leistungsbereich (kW): 7-19
Wasserwärmeleistung (kW): 10
Wasserinhalt in Liter: 39
Feinstaubemmision: 25
Wirkungsgrad (%): 84
CO-Emission (bei 13% O2-Gehalt): 0,09%
Erforderlicher Förderdruck (Pa): 12
Arbeitsdruck in Bar: 2
Abgastemperatur (°C): 200
Außenmaße (B x H x T): 85,6 x 138,4 x 40,7 cm
Maximale Länge der Stämme (cm): 50
Gewicht: 270 kg
Erfüllung der Norm:
Auswahl:
*Bauart 2 - Heizeinsätze (feste Brennstoffe) der Bauart 2 haben eine nicht selbstschließende Feuerraumtür und dürfen nicht mit anderen Heizgeräten an einem Schornstein betrieben werden.
Bauart 1 - Bauart 1 bedeutet, dass die Brennraumtür sich von allein schließt. Bei Mehrfachbelegung des Schornsteins ist den deutschen und österreichische Bestimmungen nach eine selbstschließende Tür (Bauart 1) erforderlich.
BAUART 2* (keine selbstschließende Tür, gegen Aufpreis 46 € (inkl. MwSt.) = BAUART 1.)
Anschlussrohre und Putzlöcher sollen von den unbedeckten leichtbrennbaren Bauteilen des Wohngebäudes nicht weniger als 60 cm entfernt werden und von den bedeckten mit wenigstens 25mm dickem Zementputz nicht weniger als 30 cm.
Mindestabstand des Kamineinsätzes von nicht brennbaren Elemennten (Isolierung): von 12-15cm
Mindestabstand des eingebauten Kamineinsätzes von brennbaren Elemennten: Seitlich- 60 cm, vor der Kamintuer -100 cm
EN.DE.RU.FR.SI.LV._Kamineinsatze wasserführend-Bedienungsanleitung und Garantiekarte
LUCY 16/PW/W Leistungerklärung DE-AT.pdf
Präsentation von Produkten._DE
1.Anschlussplan der kamineinsatz mit wassermantel im offenen system
2. Anschlussplan der kamineinsatz mit wassermantel mit dem gaskessel
3._Geschlossenes System
Ersatzteilverzeichnis
Die Firma Kratki.pl Marek Ball garantiert Ihnen Lieferung der Ersatzteile während der Nutzung des Kamins.Zu diesem Zweck brauchen Sie nur mit unserer Verkaufsabteilung oder einer der nächsten Verkaufsstellen einen Kontakt aufzunehmen.
technische Daten
Nennleistung | über 15 kW |
