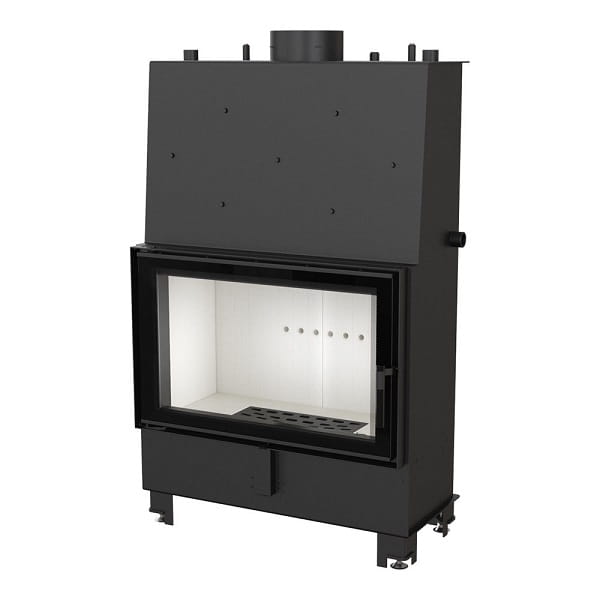

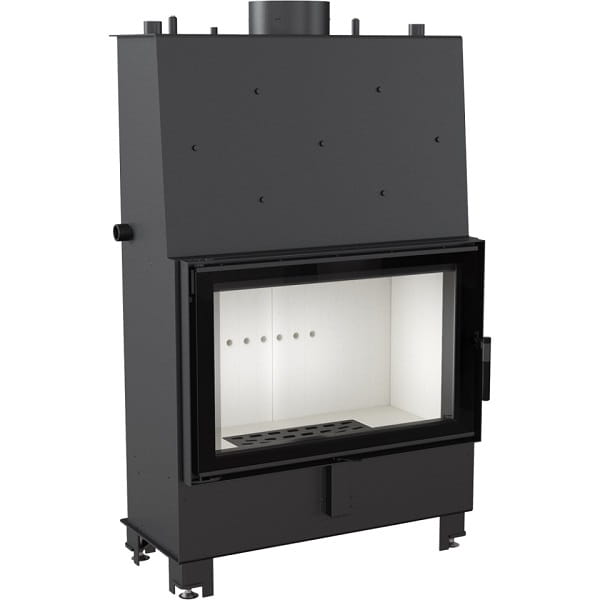

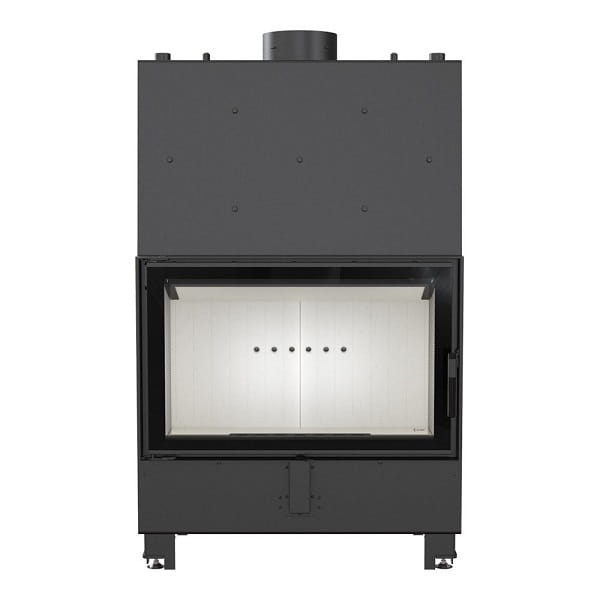

Kamineinsatz LUCY PW/16/W - (16kW) Ø 200 wasserführend mit SWT

Verfügbarkeit: auf Bestellung verfügbar
Lieferzeit: 2 bis 3 Werktage
Lieferung: Der Preis beinhaltet keine möglichen Zahlungskosten Überprüfen Sie die Liefermethoden
Preis inkl. MwSt. und Versand: € 2.119,00 2119.00
quantity Stück

product unavailable

Auf den Merkzettel
* - Pfliechtfeld
Bewertung: 3.83111
Hersteller: Kratki
Produktcode: LUCY/PW/16/W

Beschreibung

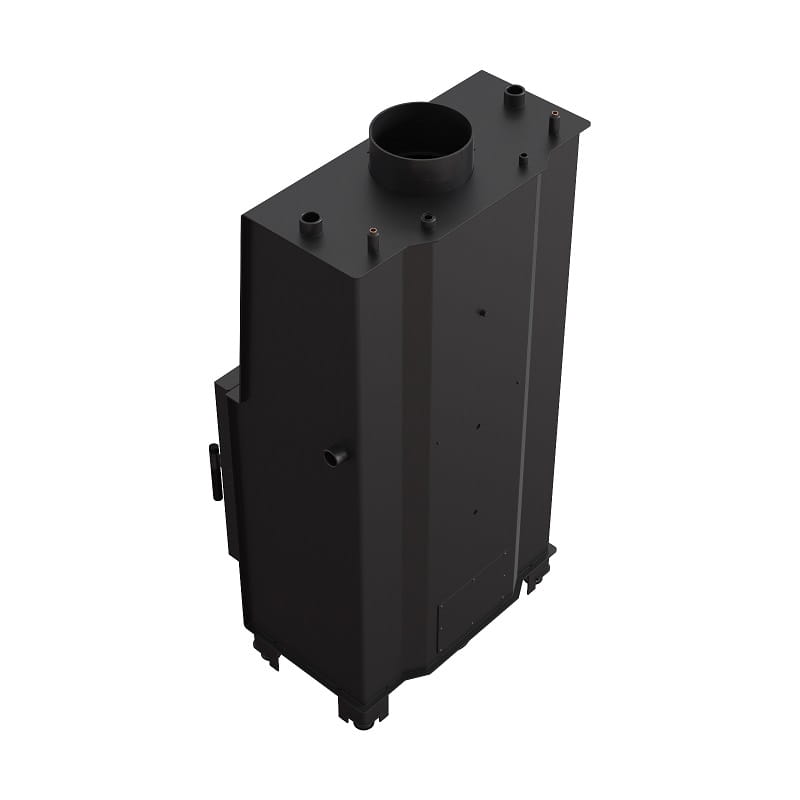

KRATKI - Wasserführender Kamineinsatz - LUCY PW/16/W - (16kW) mit dekorative Kaminglasscheibe Typ"Glass"und Sichercheitswärmetauscher - Bauart2 oder Bauart1*

Wir bieten Ihnen eine große Auswahl  verschiedenster Kaminöfen- und Einsätze in Top-Qualität
Das modern Design entspricht den aktuellen Trends in der Innenarchitektur.

Vorteile der  Kamineinsatz Wasserführend- LUCY

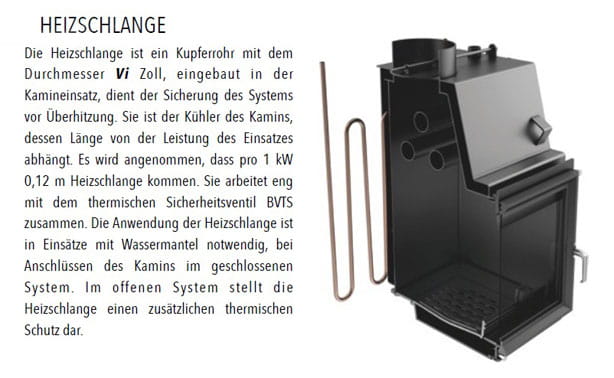

Wasserführender Kamineinsatz mit  Sichercheitswärmetauscher.
24 Stunden Betrieb möglich
Der Kaminkorpus und die Kaminfront sind aus Hochtemperatur-Kesselstahl -4 mm Stark
Zweiteiliger gusseiserner Abgasstutzen, beweglich von 360
Brenkammer-Dreifach-Beluftung-System: Primärluft, Sekundärluft und Luftkurtine
Zwei Deflektors System –Abgaseweg verlängern, Verbrennung ist umweltfreundlicher.
Beweglicher rost hilft beim reinigen

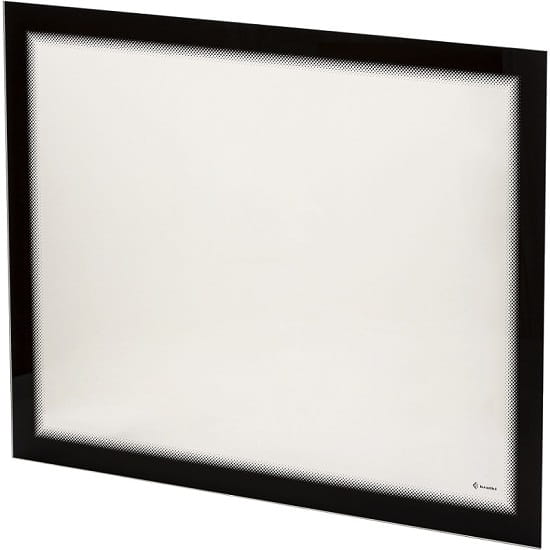

Der Einsatz ist standardmässig mit einer dekorativen Kaminglasscheibe ausgestattet Typ "Glass"
Hitzbeständige Keramikscheibe bis 800 Grad.
Der Feuerraum ist mit Acumotte ausgelegt
Die mitgelieferten regulierbaren Standfüsse helfen bei der Einstellung
Eingebautes Externerluftzufuhranschluss d 125 mm

Europäische Norm: EN 13229 Ja
CE-Kennzeichnung: ja
BImSchV Stufe 1 (Deutschland): ja
BImschV Stufe 2 (Deutschland): ja
Art. 15a B-VG (Österreich): ja

Direkt vom Hersteller
inkl. MwSt. und
inkl. Versand

youtube icon  PL. Wasserführender Kamineinsatz Lucy  PW/W - KRATKI
youtube icon  DE. Anschluß der Externluftzufuhr
youtube icon  DE. Was ist wichtig bei der Auswahl eines Kamineinsatzes ???

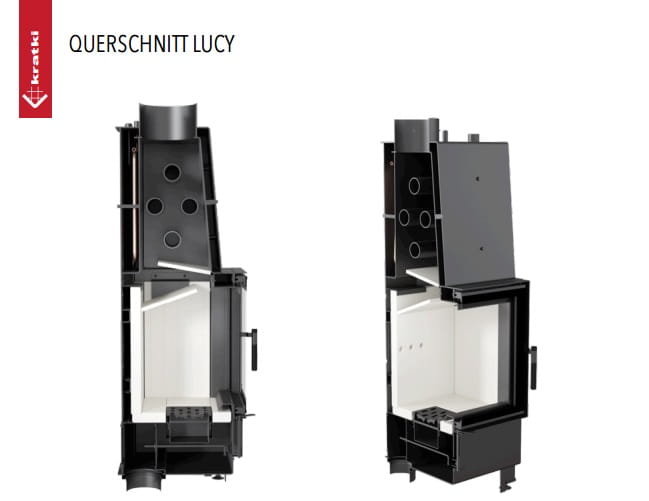

 Bau der Einlage /Durchschnitt die Einlagen der Serie LUCY

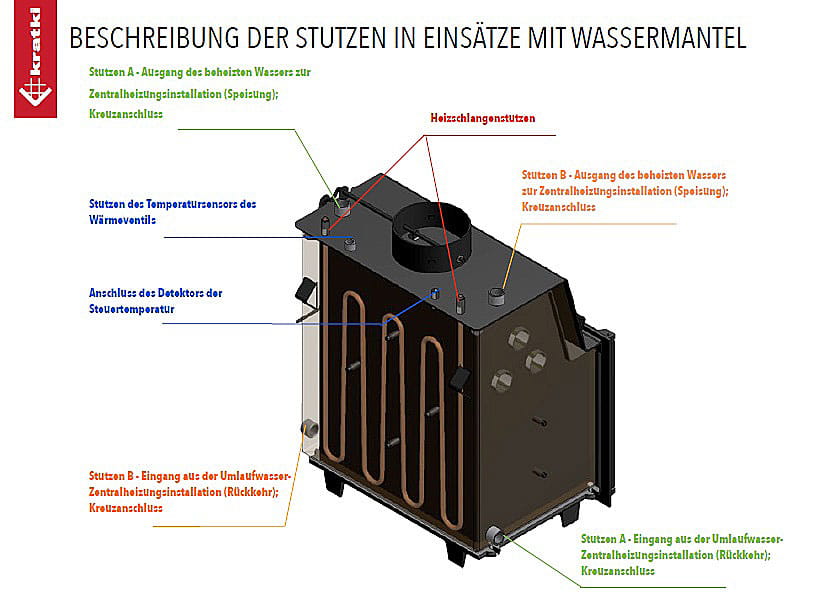

  Wasserführender-Kamineinsatz LUCY Vorteile

Beschreibung des Luftumlaufes in den Einsätzen Reihe LUCY
Die Brennkammer wird ausschließlich von außen belüftet.
Der Einsatz besitzt eine Luftzufuhr von außen – Zufuhrstutzen fi 125 mm mit werkseitig installiertem Luftschieber zur Regulierung des Luftdurchflusses.
Die Regulierung im Einsatz erfolgt nur mittels eines Werkes (Regler der Luftschieberlage), das sich unter der Einsatztür befindet.
Der Einsatz besitzt ein Doppelsystem der Luftzufuhr zur Brennkammer, primäre und sekundäre Luft.
Die Verteilung der Luft in die Brennkammer erfolgt im Raum (Luftkammer) unter der Platte auf welcher die Verbrennung stattfindet.



      LUCY Querschnitt_Luft und Wasser Umlauft

Steuerung des Ofens geöffnet.

Die primäre Luft wird auf der ganzen Breite des Feuerraumes durch einen Luftspalt in der Leiste geliefert, der einen Schutzzaun bildet, der sich an der Front des Feuerraumes befindet, sowie durch eine Belüftungsleiste, die sich an der hinteren Wand des Feuerraumes gleich über der Platte befindet, auf der die Verbrennung erfolgt.

Der Einsatz besitzt auch einen Luftvorhang – ein System der sauberen Scheibe ohne die Luft vom Raum zu entnehmen. Die Luft wird mit speziellen Kanälen an den Kaminseiten in die Kammer geliefert, die sich im oberen Teil des Einsatzes befindet und sie wird gleichmäßig auf der ganzen Scheibenbreite verteilt. Die durch das Lenkrad gerichtete Luft „kehrt die Scheibe ab“, indem sie die Scheibe vom Feuer und Rauch fernhält, was die Rußablagerung auf der Scheibe wesentlich beschränkt und dadurch ist die Scheibe sauber. Auf diese Art und Weise wird der Sauerstoff in den oberen Teil der Brennkammer geliefert, wo die im Prozess der Holzverbrennung entstandenen Gase restlos verbrannt werden, was die Emission des schädlichen Kohlendioxydes in die Atmosphäre zusätzlich beschränkt.

Die Wahl der Gitter.
Eingangs- und Ausgangsgitter: Im unteren Teil der Bebauung der Kaminlufteinlage soll man die Ventilationsöffnungen vorsehen, mit Hilfe derer zur Bebauung des Gehäuses die nötige zur Heizung Luft eingeht - Lufteingang ( untere Ventilationsgitter). Um die entsprechende Entführung der heißen Luft aus der Dachtraufe zu garantieren, sollen in ihr die wegblasende Öffnungen installiert werden, die mit den Ventilationsgittern - Luftausgang (obere Ventilationsgitter) geendet werden. Die Öffnungen werden mit Hilfe der Gitter vom Durchmesserfeld fertiggestellt, das abhängig von der Kraft der Einlage von 40 bis 60 cm2 für 1 kW der Kraft der Kamineinlage ist.

Kaminofen LUCY (12kW) - Lüftungsgitter: Wir empfehlen    www icon  (aus Stahl oder Gusseisen)

Technische Spezifikation: KRATKI -Wasserführender Kamineinsatz LUCY PW/16/W

BAUART 2* (keine selbstschließende Tür, gegen Aufpreis 40 € (inkl. MwSt.) = BAUART 1.)
Nominale Leistung (kW): 16
Leistungsbereich (kW): 7-19

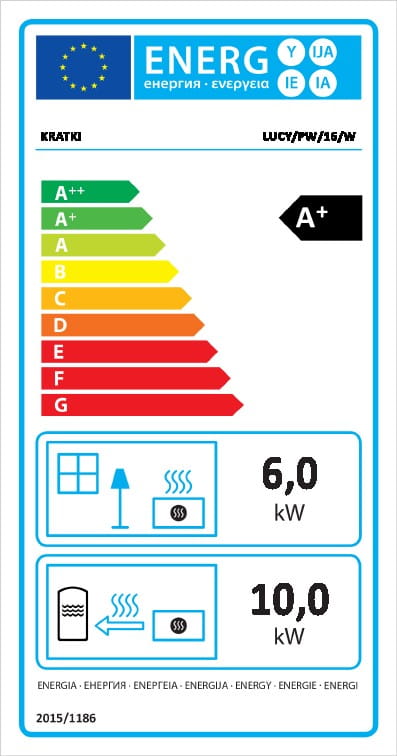

Wasserwärmeleistung (kW): 10
Wasserinhalt in Liter: 39
Rauchrohr-Durchmesser (mm): 200
Feinstaubemmision: * 25
Wirkungsgrad (%): 84
CO-Emission (bei 13% O2-Gehalt): 0,09%
Erforderlicher Förderdruck (Pa): 12
Arbeitsdruck in Bar: 2
Abgastemperatur (°C): 200

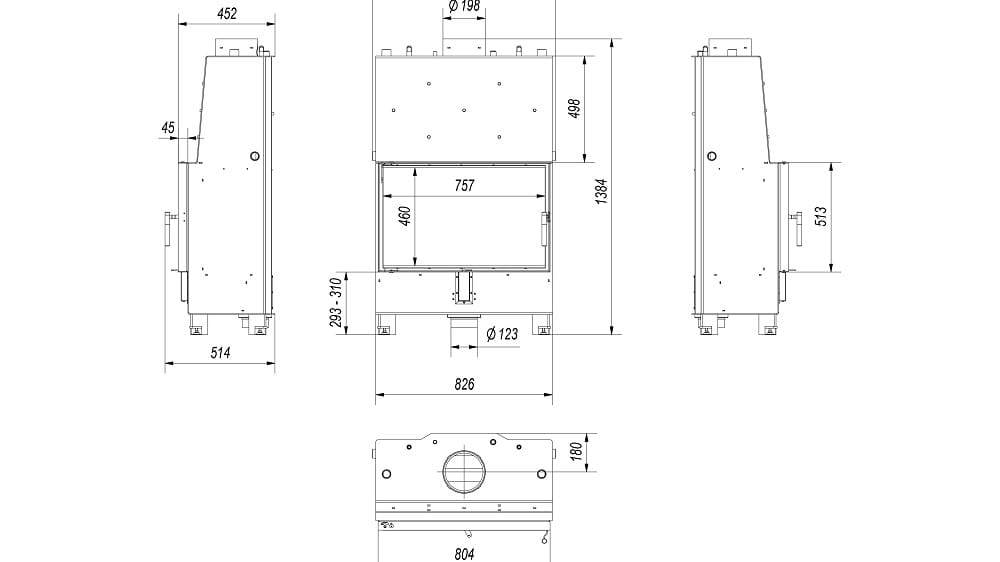

Außenmaße (B x H x T): 85,6 x 138,4 x 40,7 cm
Glas Typ "Glass" (B x H): 75,7,0 x 46,0 cm
Holzscheites-Länge (mm): 500
Material Kesselstahl
Gewicht: 257 kg
Brennstoff Laubholz, Braunkohle-Briketts

Auswahl:
*Bauart 2 - Heizeinsätze (feste Brennstoffe) der Bauart 2 haben eine nicht selbstschließende Feuerraumtür und dürfen nicht mit anderen Heizgeräten an einem Schornstein betrieben werden.
  Bauart 1 - Bauart 1 bedeutet, dass die Brennraumtür sich von allein schließt. Bei Mehrfachbelegung des Schornsteins ist den deutschen und österreichische Bestimmungen nach eine selbstschließende Tür (Bauart 1) erforderlich.

Dieser Kamineinsatz erfült die Emissionsgrenzwerte der Bundes-Immisionschutz- Verordnung Stufe 2 für Klainfeuerungsanlagen sowie Anforderungen des Österreichischen Art.15a B-VG.
Ein Filter oder andere Umrüstungen sind daher nicht nötig

Anschlussrohre und Putzlöcher sollen von den unbedeckten leichtbrennbaren Bauteilen des Wohngebäudes nicht weniger als 60 cm entfernt werden und von den bedeckten mit wenigstens 25mm dickem Zementputz nicht weniger als 30 cm.
Mindestabstand des Kamineinsätzes von nicht brennbaren Elemennten (Isolierung): von 12-15cm
Mindestabstand des eingebauten Kamineinsätzes von brennbaren Elemennten: Seitlich- 60 cm, vor der Kamintuer -100 cm

pdf icon  EN.DE.RU.FR.SI.LV._Kamineinsatze wasserführend-Bedienungsanleitung und Garantiekarte

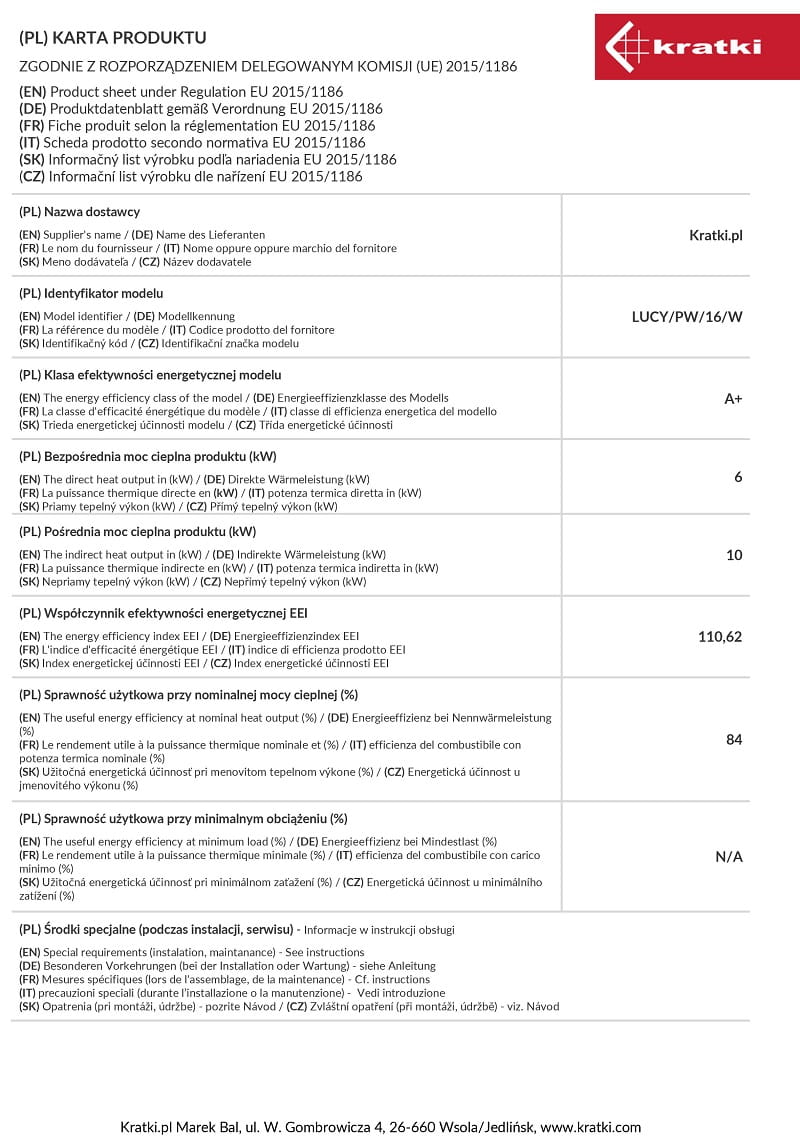

icon pdf  LUCY 16/PW/W Leistungerklärung DE-AT.pdf
pdf icon  Präsentation von Produkten._DE

jpg icon  1.Anschlussplan der kamineinsatz mit wassermantel im offenen system
jpg icon  2. Anschlussplan der kamineinsatz mit wassermantel mit dem gaskessel
jpg icon  3._Geschlossenes System

Ersatzteilverzeichnis
Die Firma Kratki.pl Marek Ball garantiert Ihnen Lieferung der Ersatzteile während der Nutzung des Kamins.Zu diesem Zweck brauchen Sie nur mit unserer Verkaufsabteilung oder einer der nächsten Verkaufsstellen einen Kontakt aufzunehmen.



technische Daten

Nennleistung über 15 kW
