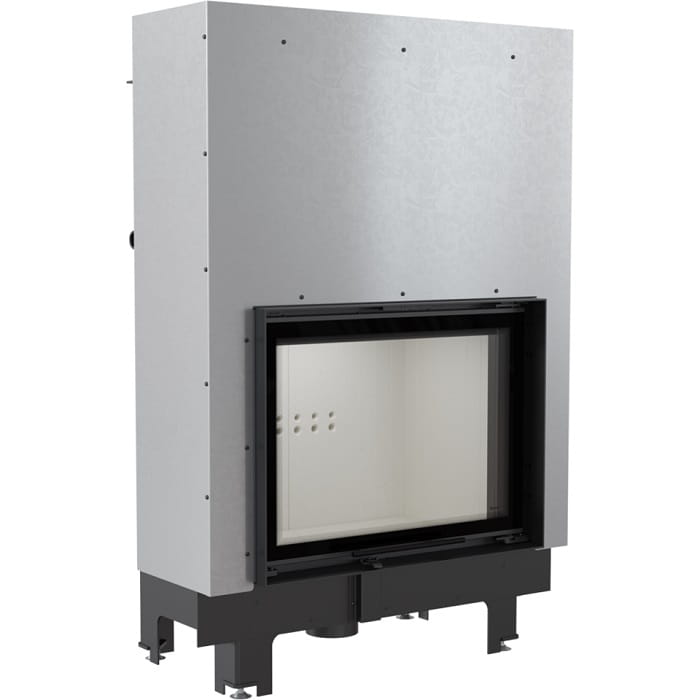

Kamineinsatz mit Wassermantel - MBA PW/17/G - Hebetür "Guillotine"mit SWT und GLASS - (17 kW) Ø 200

KRATKI - Wasserführender Kamineinsatz - MBA/PW/17/G/W - (17kW) mit Sichercheitswärmetauscher und dekorative Kaminglasscheibe "Glass"

Ausgezeichnete Dichtigkeit,ist durch feste Schweißnähte im Abdeckung des edlen Gases.

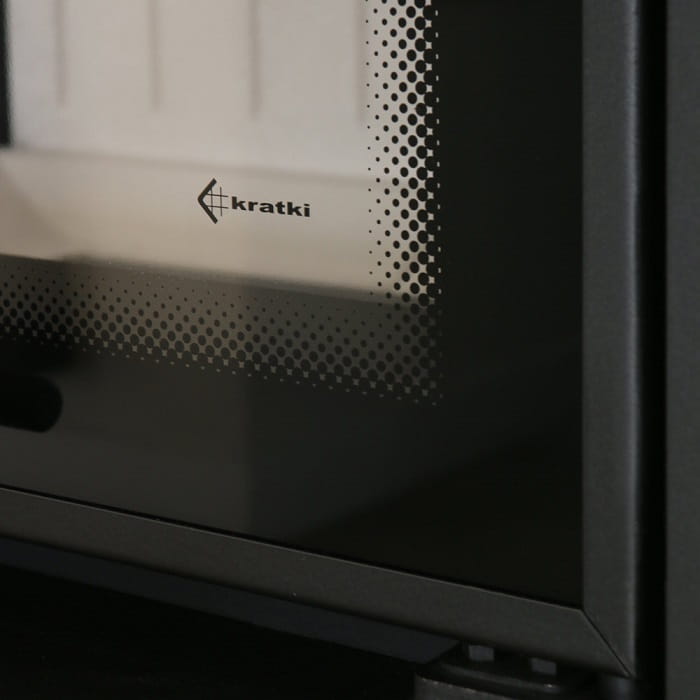

Die Eleganz des Einsatzes fügt dekorative Glasverglasung hinzu (GLASS).
Mit dieser Lösung vergrößert sich optisch die Vorderseite des Einsatzes und hebt die Sicht des Feuers hervor.
Stahlteile durch Laser mit dem Einsatz von modernen Geräten geschnitten und dann auf CNC-Biegemaschinen gebogen.

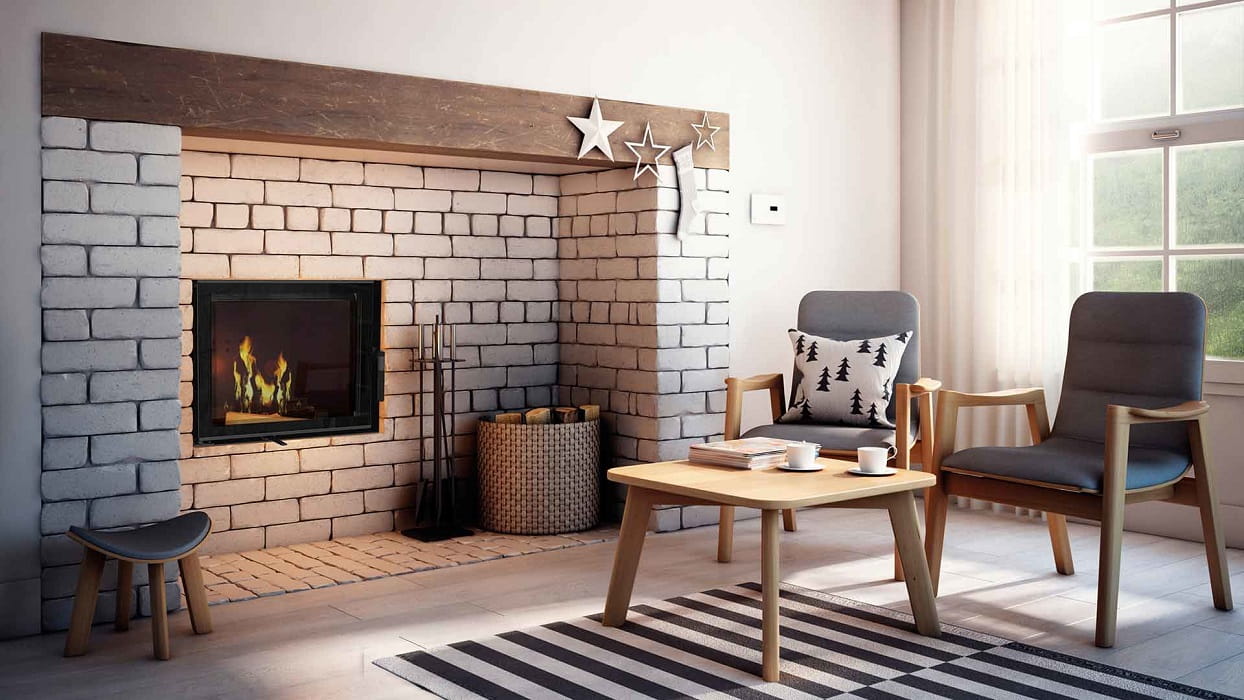

Dieser Kamintyp wird oft bei offenen Räumen gewählt, in denen verschiedene Räume kombiniert werden, z.B. ein Wohnzimmer mit einem Esszimmer.

Vorteile der  Kamineinsatz Wasserführend MBA/PW/17/G/W

Erfüllt -BImschV Stufe 2 (Deutschland): ja - erfüllt auch die Regensburger, Stuttgarter, Düsseldorf und Münchner Anforderungen
Erfüllt -Art. 15a B-VG (Österreich): ja

Direkt vom Hersteller
inkl. MwSt. und
inkl. Versand

  Neue Linie von Kamineinsätzen MB KRATKI
  Kamineinsätze mit Wassermantel

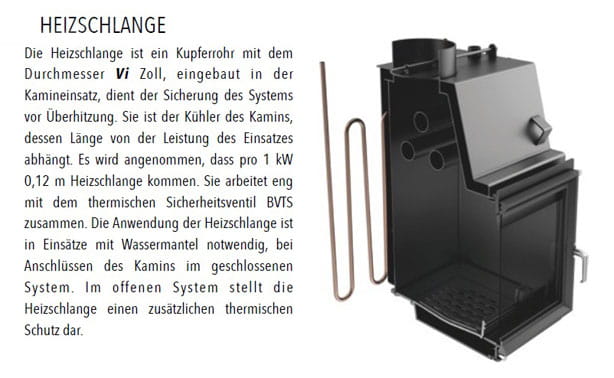

Neueste Version-Kamineinsatz mit dem Sichercheitswärmetauscher:

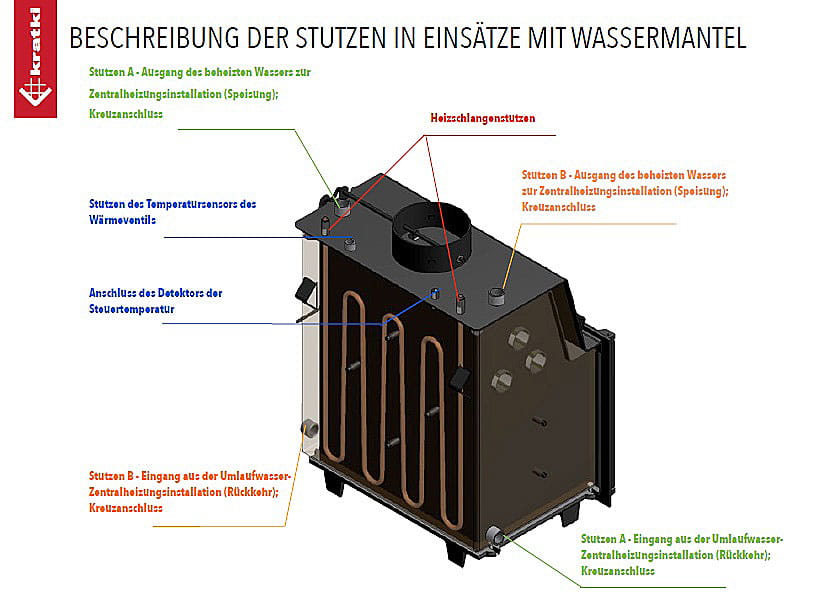

Um die ZH-Anlage vor Überhitzung zu schützen, wird in dem Wassermantel des Kamineinsatzes ein spezielles Rohr eingebaut, der sog. Sicherheitswärmetauscher (SWT). Der SWT kühlt die Anlage mit kaltem Wasser ab.Der Wärmetauscher ist ein Kupferrohr mit dem Durchmesser 10mm. Die beiden Enden des Wärmetauschers befinden sich oben auf dem Kamineinsatz. Damit der Wärmetauscher seine Funktion erfüllt, muss eine thermische Ablaufsicherung montiert werden. Am besten eignet sich hier die thermische Ablaufsicherung STS 20. Dieses Sicherheitsventil wird nicht durch Druck, sondern durch Wassertemperatur gesteuert. Dieses Ventil montiert man im Rohr, das das kalte Wasser zu dem Sicherheitswärmetauscher zuführt. Die thermische Ablaufsicherung ist mit dem Temperaturfühler durch das 1,3 Meter lange Kupferrohr verbunden. Der Temperaturfühler ist in einem dazu vorgesehenen Stutzen (24) zu stecken, er hat einen direkten Kontakt mit Wasser, das den Kamin befüllt. Dadurch wird die thermische Ablaufsicherung, die sich am anderen Ende des Kupferrohrs befindet, direkt durch die Wassertemperatur des Kamins gesteuert. Wenn die Wassertemperatur im Kamin 97 Grad Celsius überschreitet, offnet sich das Sicherheitsventil und kaltes Wasser wird durch den Wärmetauscher aus der Anlage zugeführt. Somit wird das Wasser des Kamins abgekuhlt. Diese Lösung hat noch einen anderen Vorteil-die thermische Ablaufsicherung braucht keine Stromversorgung.

  1. Anschlussplan der kamineinsatz mit wassermantel im offenen system.
  2. Anschlussplan der kamineinsatz mit wassermantel mit dem gaskessel.
  3. Geschlossenes System

Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung.
Rostlose Verbrennung (Brennraum ohne Rost) - die Holz Glut liegt direkt auf dem Schamotteboden des Brennraumes. Die Verbrennungsluftzufuhr wird nicht von unten, wie üblicherweise, zu der Glut zugeführt sondern durch die Brennraumwände, dadurch wird die Glut nicht so abgekühlt und führt zu einer vollständige Holzverbrennung und einem hohen Wirkungsgrad.

Das Schema des Luftumlaufs in den MB-Einlagen

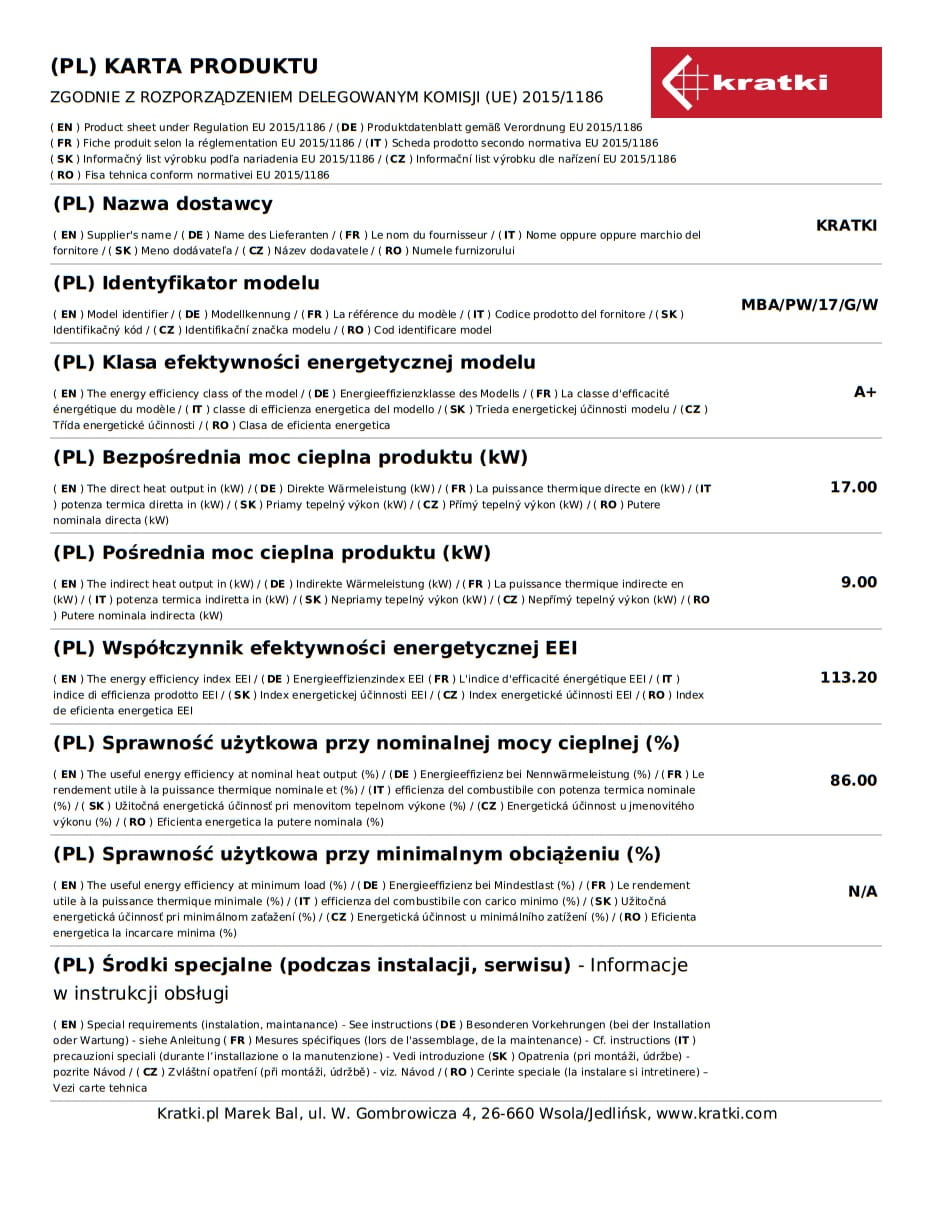

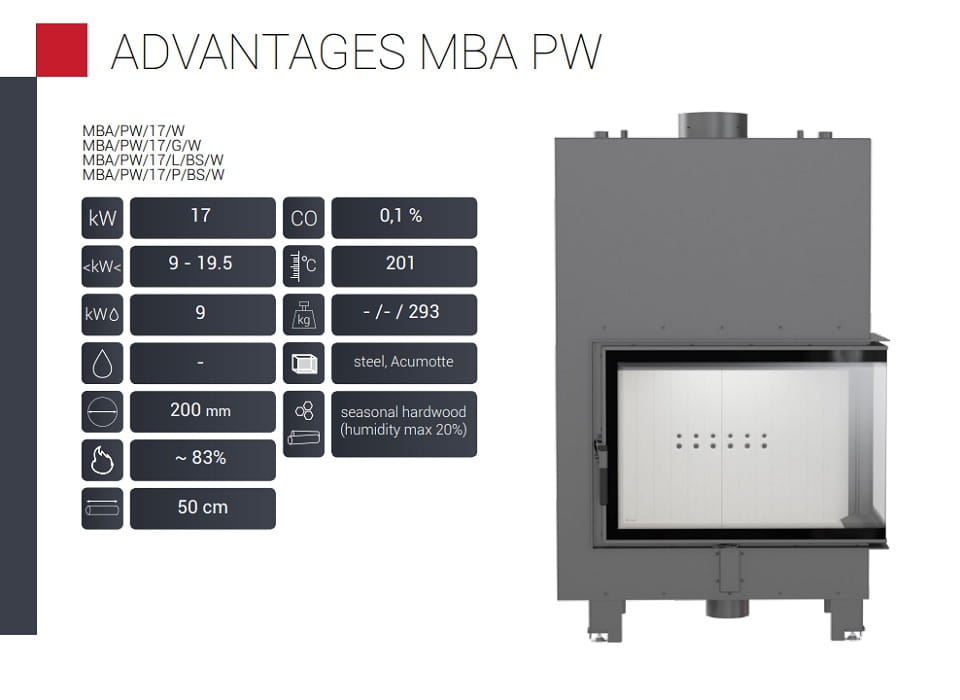

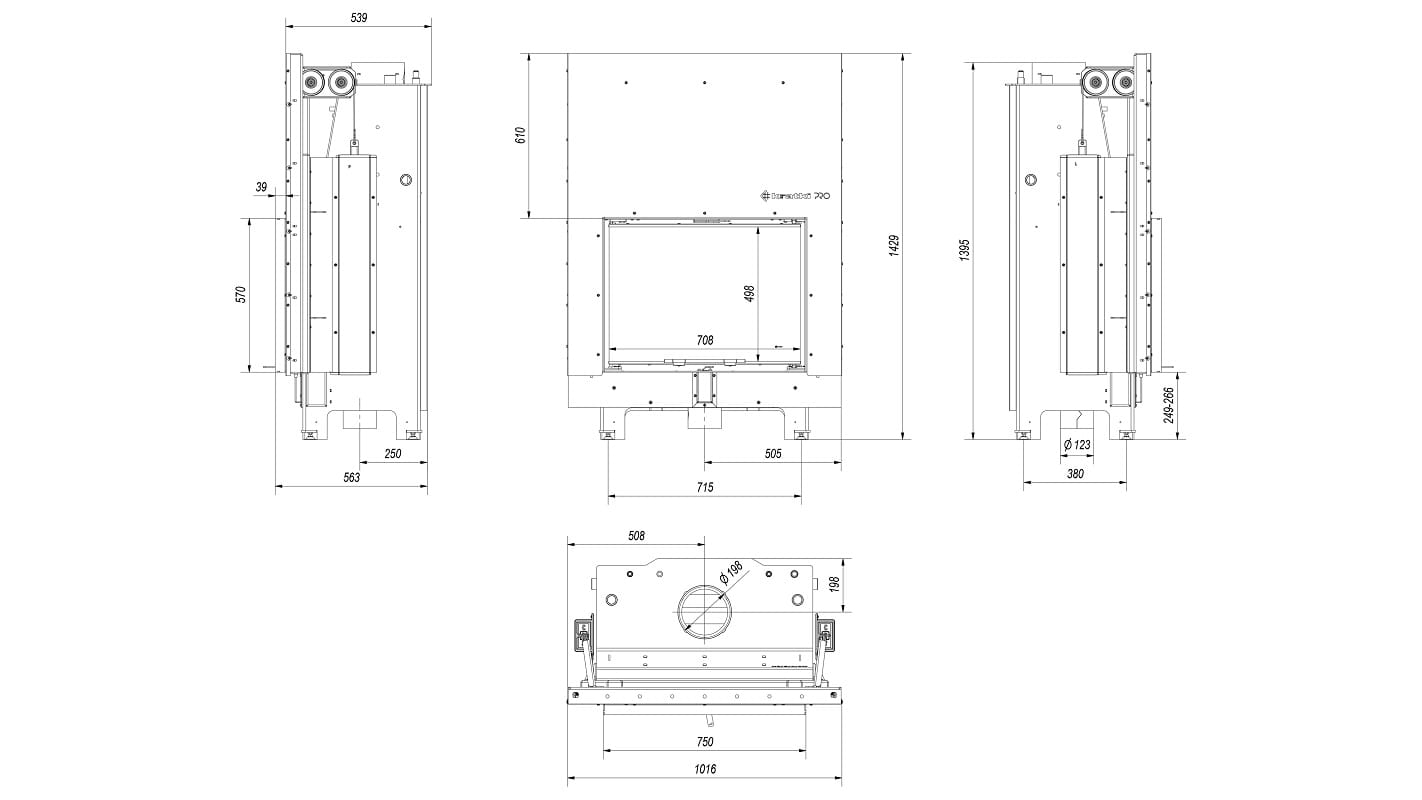

Technische Spezifikation: MBA/PW/17/G/W

Dieser Kamineinsatz erfüllt die Emissionsgrenzwerte der Bundes-Immissionsschutz- Verordnung Stufe 2 für Kleinfeuerungsanlagen sowie Anforderungen des Österreichischen Art.15a B-VG.
Ein Filter oder andere Umrüstungen sind daher nicht nötig.

Die Wahl der Gitter.
Eingangs- und Ausgangsgitter: Im unteren Teil der Bebauung der Kaminlufteinlage soll man die Ventilationsöffnungen vorsehen, mit Hilfe derer zur Bebauung des Gehäuses die nötige zur Heizung
Luft eingeht - Lufteingang ( untere Ventilationsgitter). Um die entsprechende Entführung der heißen
Luft aus der Dachtraufe zu garantieren, sollen in ihr die wegblasende Öffnungen installiert werden,
die mit den Ventilationsgittern - Luftausgang (obere Ventilationsgitter) geendet werden. Die Öffnungen
werden mit Hilfe der Gitter vom Durchmesserfeld fertiggestellt, das abhängig von der Kraft der
Einlage von 40 bis 60 cm2 für1 kW der Kraft der Kamineinlage ist.

Kaminofen MBO PW17 - Lüftungsgitter: Wir empfehlen       ( Kalt- und Warmluftgitter )

  MBA PW 17 - Leistungserklärung DE_AT.pdf
  PL_EN_DE_RU_FR_Kamineinsatze wasserführend_Bedienungsanleitung und Garantiekarte.pdf
  Präsentation von Produkten_DE.pdf

Ersatzteilverzeichnis

Die Firma Kratki.pl Marek Ball garantiert Ihnen Lieferung der Ersatzteile während der Nutzung des Kamins. Zu diesem Zweck brauchen Sie nur mit unserer Verkaufsabteilung oder einer der nächsten Verkaufsstellen einen Kontakt aufzunehmen.
