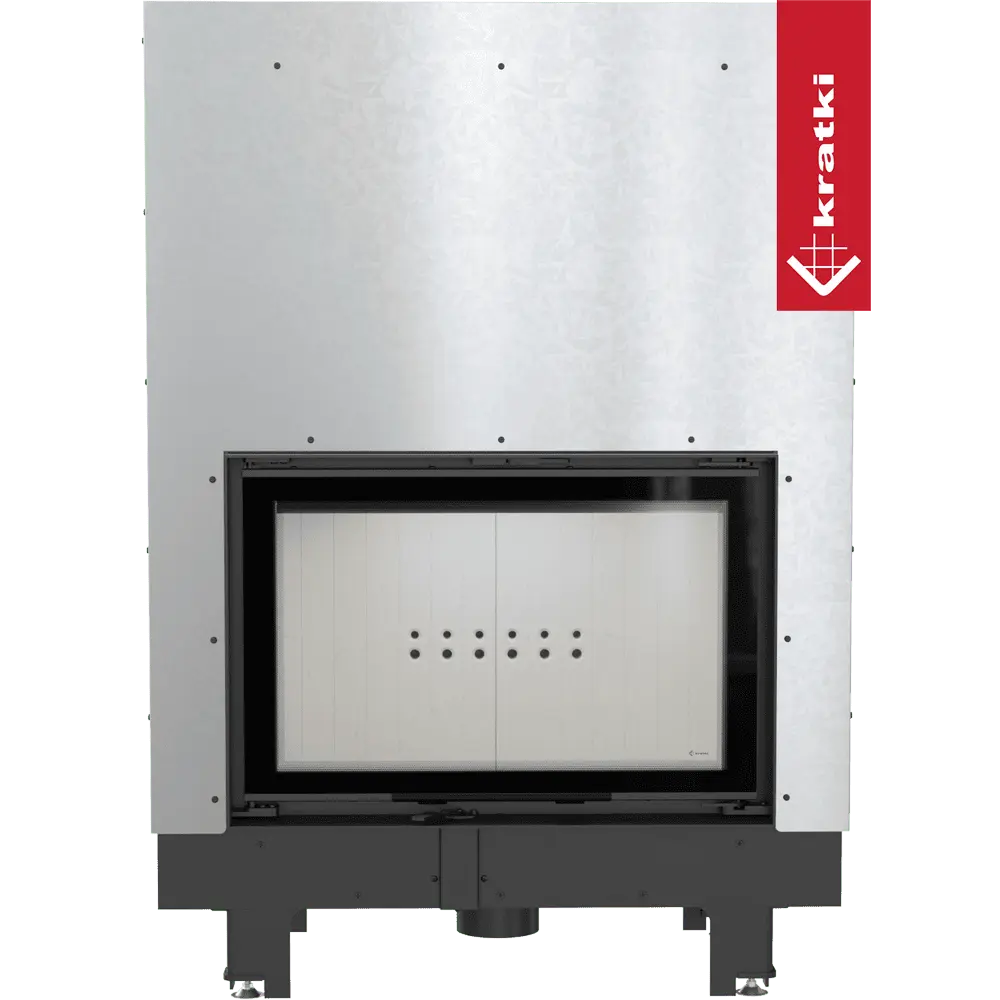

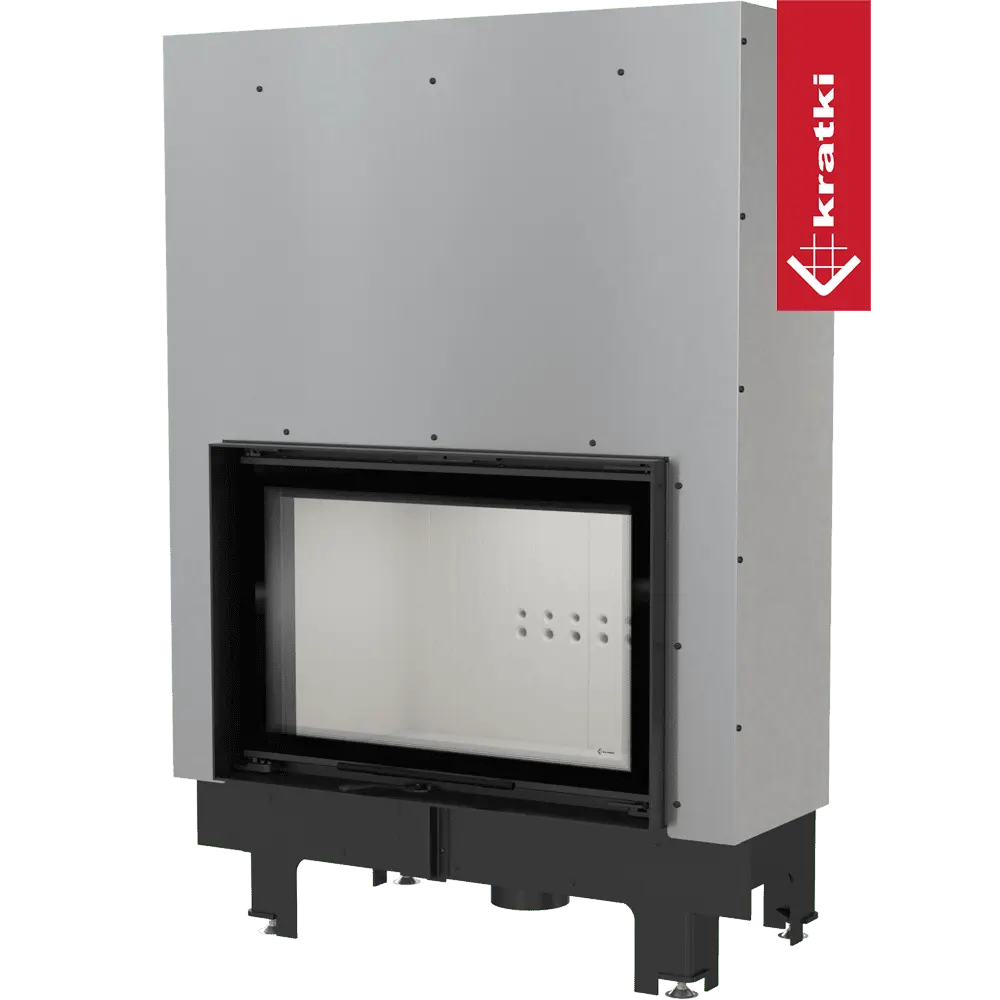

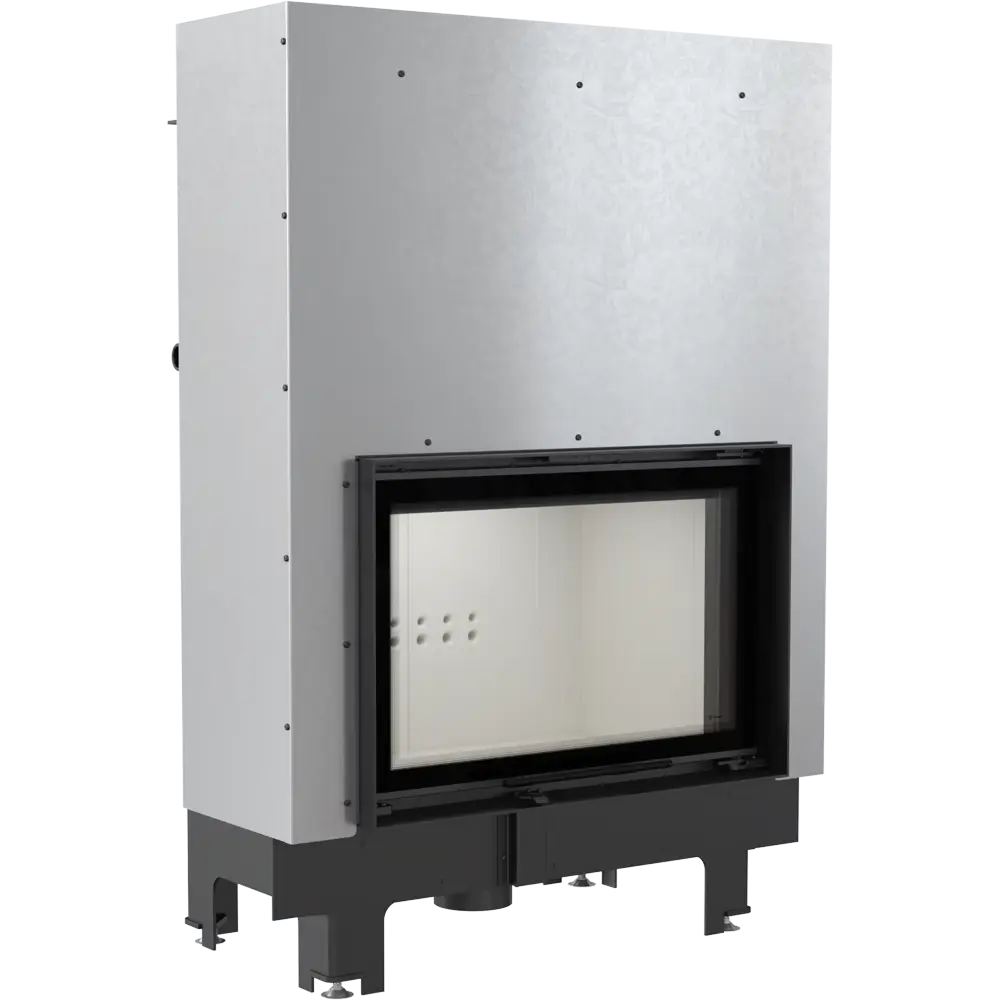

KRATKI - Wasserführender Kamineinsatz - MBO PW/15/G/W - (15kW) mit Sichercheitswärmetauscher und dekorative Kaminglasscheibe "Glass" - Ba1 oder Ba2*

Ausgezeichnete Dichtigkeit,ist durch feste Schweißnähte im Abdeckung des edlen Gases.

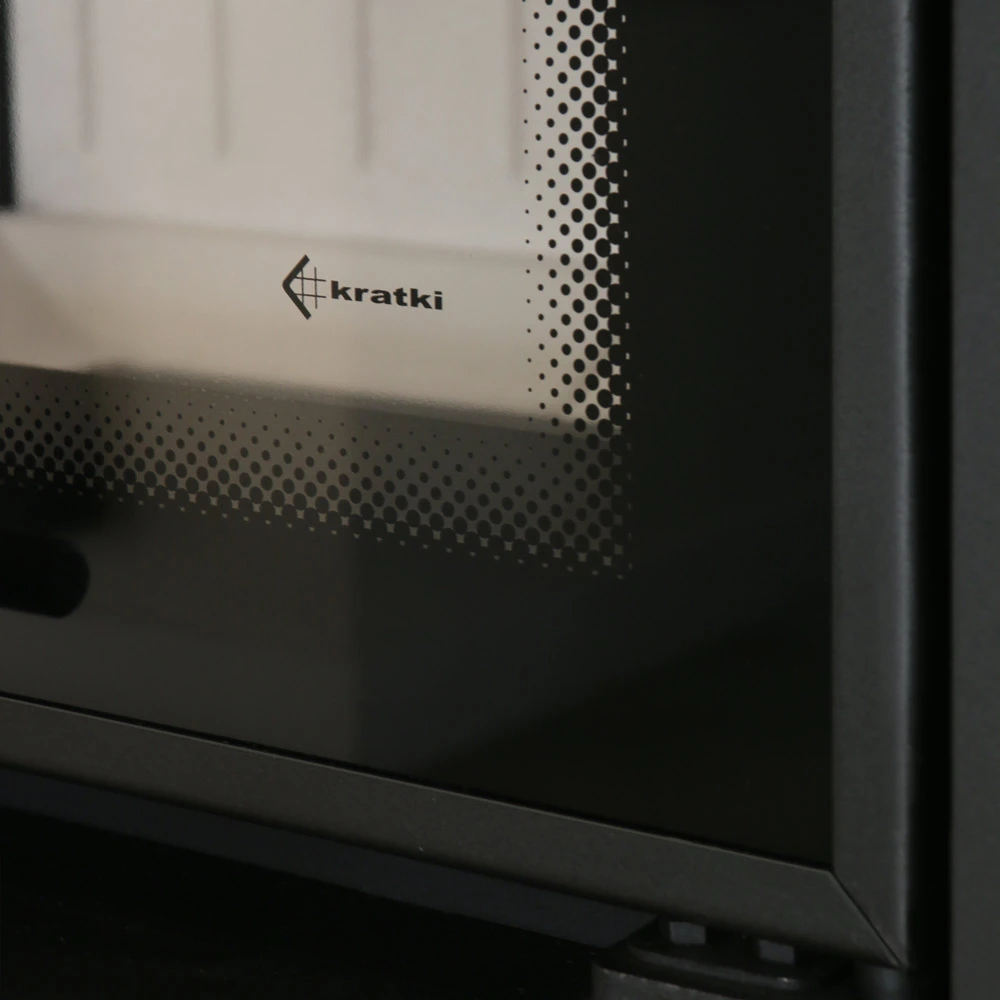

Die Eleganz des Einsatzes fügt dekorative Glasverglasung hinzu (GLASS).
Mit dieser Lösung vergrößert sich optisch die Vorderseite des Einsatzes und hebt die Sicht des Feuers hervor.
Stahlteile durch Laser mit dem Einsatz von modernen Geräten geschnitten und dann auf CNC-Biegemaschinen gebogen.

Vorteile der Kamineinsatz Wasserführend

MAXIMALE ENERGIEAUSNUTZUNG

• Korpus und Front aus hochwertigem Stahl, beständig gegen sehr hohe Temperaturen.

• Effiziente Verbrennung und längere Wärmespeicherung dank der mit TERMOTEC ausgekleideten Brennkammer – einem wärmespeichernden Material, das die Temperatur in der Kammer erhöht.

• Ein spezielles Wassermantel-System entzieht den Abgasen Wärme und leitet sie in das Heizungssystem, wodurch eine hohe Energieeffizienz des Einsatzes erreicht wird.

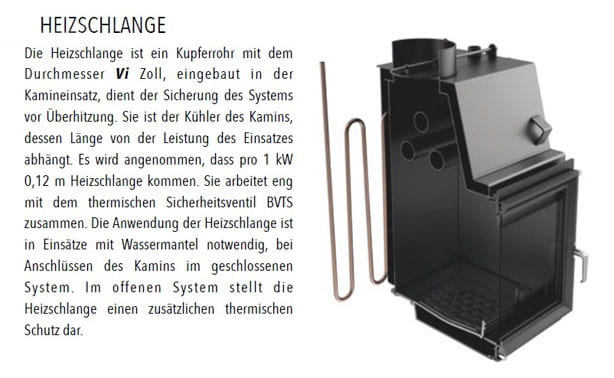

• Eingebaute Heizschlange. Der Wassermantel ist mit Stiften verstärkt. Ein-/Auslass 1/2.

• Stabile und spannungsresistente Tür aus geschlossenem Profil. Die Dichtung befindet sich in einem Profilkanal, was perfekten Sitz garantiert und ein Herausfallen verhindert.

• Zweifach-Deflektorsystem verlängert den Rauchgasweg und macht die Verbrennung ökologischer.

• Luftzufuhr ausschließlich von außen über einen eingebauten Lufteinlass fi 125 mm mit Drosselklappe. Regulierung über einen einzigen Regler – fehlerfreier Betrieb.

• Dreifaches Luftzufuhrsystem: Primärluft zur Brennplatte, Sekundärluft über Öffnungen in der Rückwand sowie Scheibenspülsystem (Luftvorhang).

MAXIMALE ENERGIEAUSNUTZUNG

• Ausgezeichnete Dichtheit durch solide Schweißnähte in Edelgasschutz.

• Stahlelemente werden mit modernen Maschinen lasergeschnitten und auf CNC-Abkantpressen gebogen.

• Front mit feuerfester Keramik, beständig bis 660°C.

KOMFORTABLE BEDIENUNG

• Rostloser Einsatz – Nachverbrennung auf Asche, minimale Rückstände, maximale Energienutzung. Absenkplatte deutlich unter Türhöhe.

• Tür im Lift-up-System – die Scheibe wird nach oben gehoben. Gegengewichtssystem mit Stahlseilen und Rollenlagern für leichten, leisen Betrieb. Tür bewegt sich wenige Millimeter vom Korpus entfernt und schützt die Dichtung. Beim Schließen wird sie        fest in den Rahmen gedrückt, wodurch volle Dichtheit entsteht.

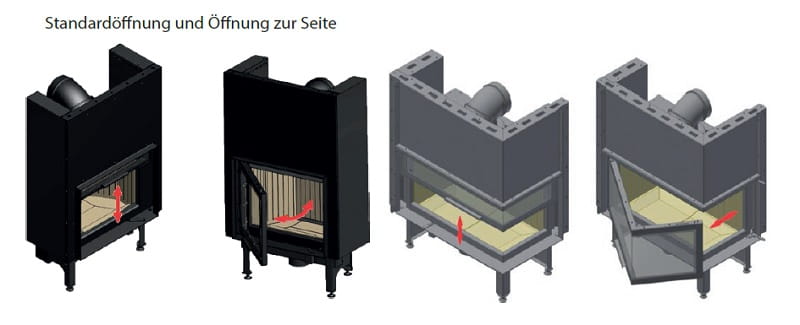

• Es kann mehr Holz auf einmal geladen werden. Zusätzliches System für seitliches Öffnen der Scheibe erleichtert Reinigung.

• Weniger Ruß dank Scheibenspülsystem.

MODERNES DESIGN

• Dekoratives Glas bis 660°C beständig, verleiht modernen, eleganten Look und vergrößert optisch die Front.

Direkt vom Hersteller
inkl. MwSt. und inkl. Versand

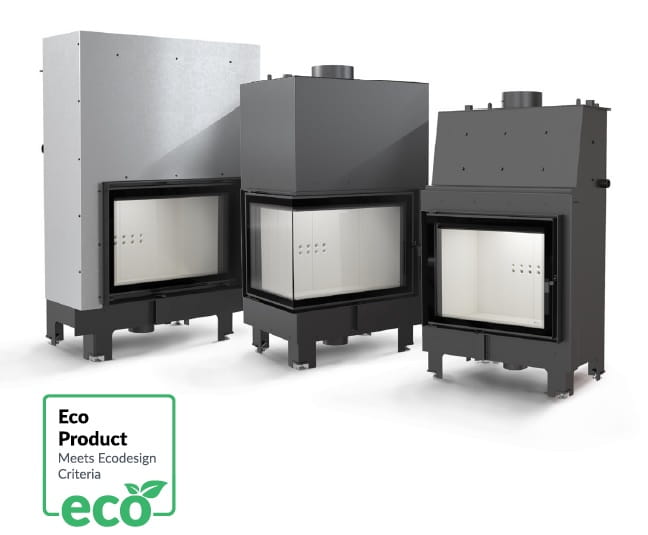

Neue Linie von Kamineinsätzen MB KRATKI

Anschluß der Externluftzufuhr

Neueste Version-Kamineinsatz mit dem Sichercheitswärmetauscher:

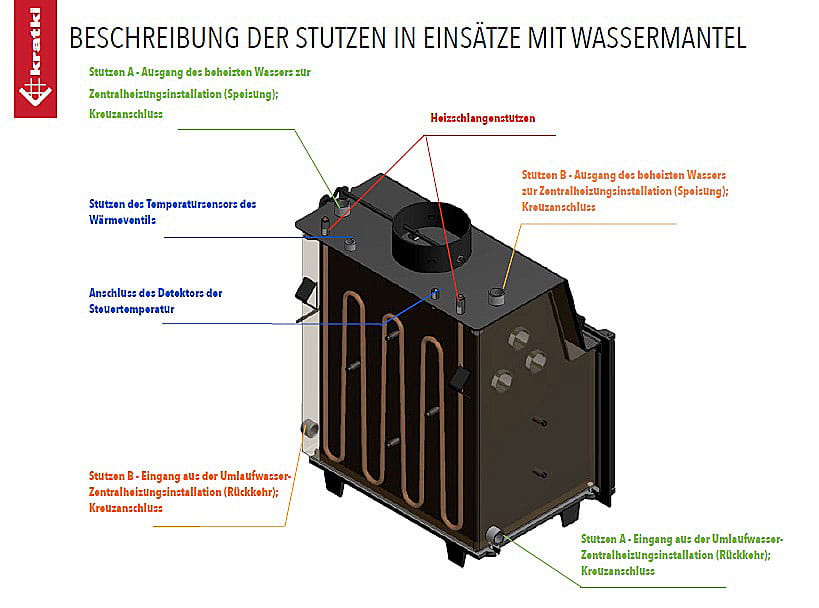

Um die ZH-Anlage vor Überhitzung zu schützen, wird in dem Wassermantel des Kamineinsatzes ein spezielles Rohr eingebaut, der sog. Sicherheitswärmetauscher (SWT). Der SWT kühlt die Anlage mit kaltem Wasser ab.Der Wärmetauscher ist ein Kupferrohr mit    dem Durchmesser 10mm. Die beiden Enden des Wärmetauschers befinden sich oben auf dem Kamineinsatz. Damit der Wärmetauscher seine Funktion erfüllt, muss eine thermische Ablaufsicherung montiert werden. Am besten eignet sich hier die thermische Ablaufsicherung    STS 20. Dieses Sicherheitsventil wird nicht durch Druck, sondern durch Wassertemperatur gesteuert. Dieses Ventil montiert man im Rohr, das das kalte Wasser zu dem Sicherheitswärmetauscher zuführt. Die thermische Ablaufsicherung ist mit dem Temperaturfühler    durch das 1,3 Meter lange Kupferrohr verbunden. Der Temperaturfühler ist in einem dazu vorgesehenen Stutzen (24) zu stecken, er hat einen direkten Kontakt mit Wasser, das den Kamin befüllt. Dadurch wird die thermische Ablaufsicherung, die sich am    anderen Ende des Kupferrohrs befindet, direkt durch die Wassertemperatur des Kamins gesteuert. Wenn die Wassertemperatur im Kamin 97 Grad Celsius überschreitet, offnet sich das Sicherheitsventil und kaltes Wasser wird durch den Wärmetauscher aus der    Anlage zugeführt. Somit wird das Wasser des Kamins abgekuhlt. Diese Lösung hat noch einen anderen Vorteil-die thermische Ablaufsicherung braucht keine Stromversorgung.

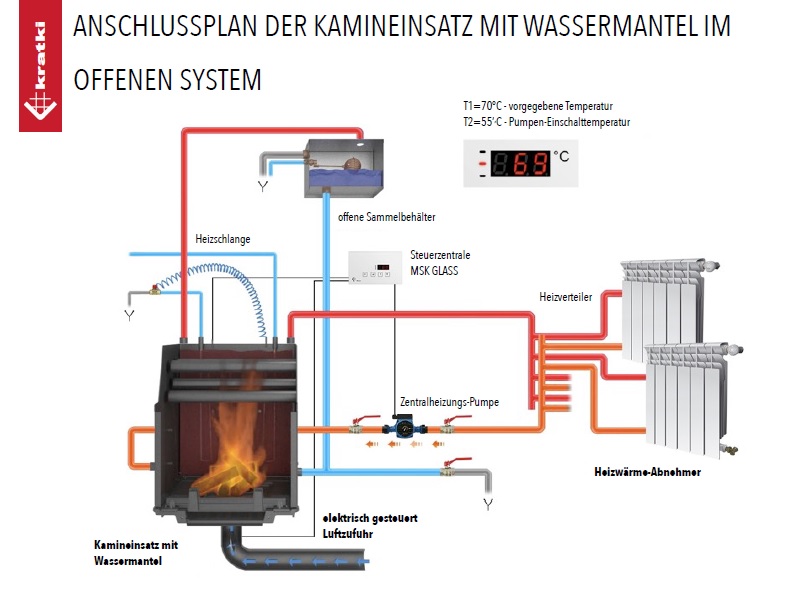

    1. Anschlussplan der kamineinsatz mit wassermantel im offenen system.

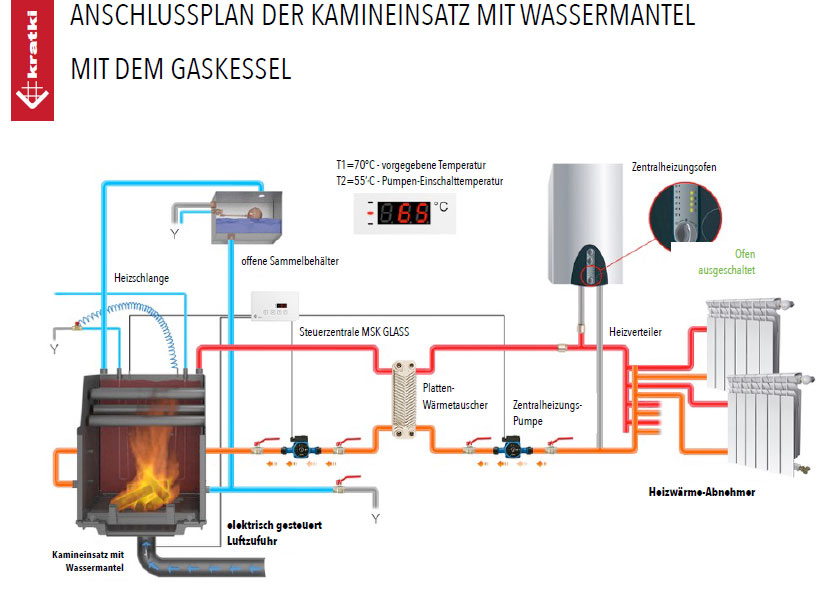

    2. Anschlussplan der kamineinsatz mit wassermantel mit dem gaskessel.

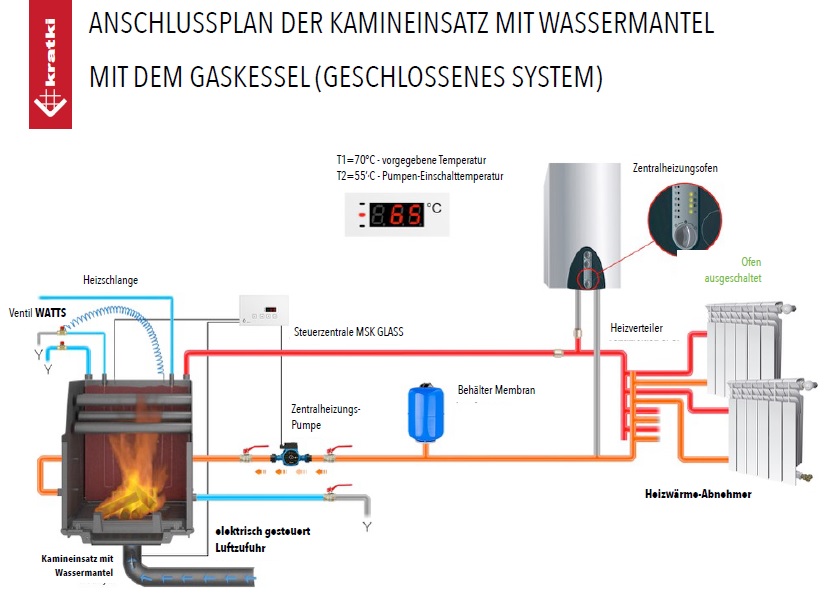

    3. Geschlossenes System

Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem    Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung.

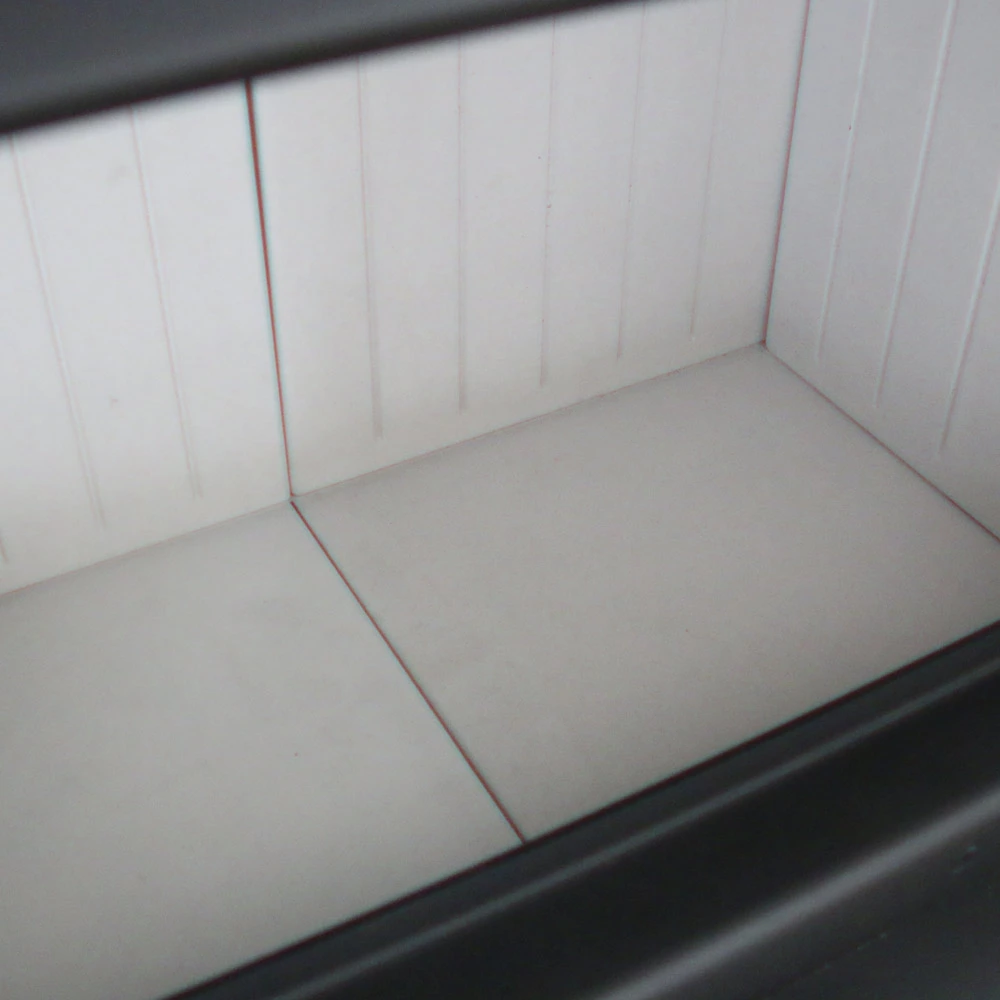

Rostlose Verbrennung (Brennraum ohne Rost) - die Holz Glut liegt direkt auf dem Schamotteboden des Brennraumes. Die Verbrennungsluftzufuhr wird nicht von unten, wie üblicherweise, zu der Glut zugeführt sondern durch die Brennraumwände, dadurch wird    die Glut nicht so abgekühlt und führt zu einer vollständige Holzverbrennung und einem hohen Wirkungsgrad.

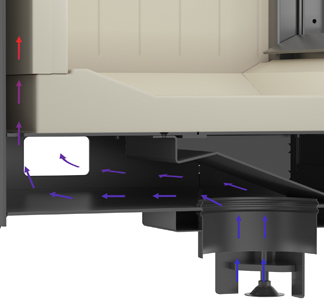

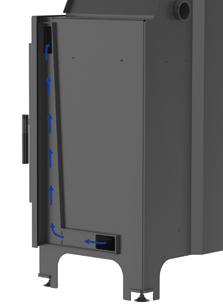

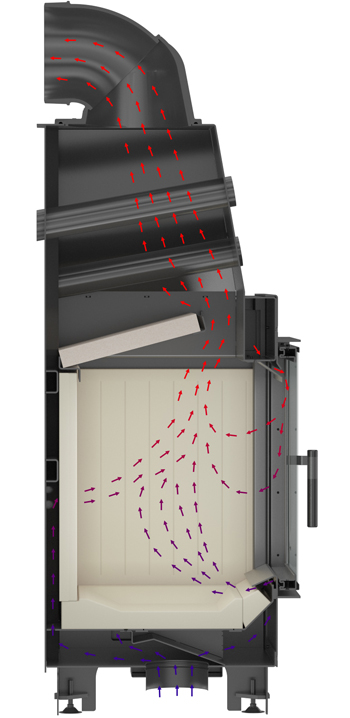

Das Schema des Luftumlaufs in den MB-Einlage

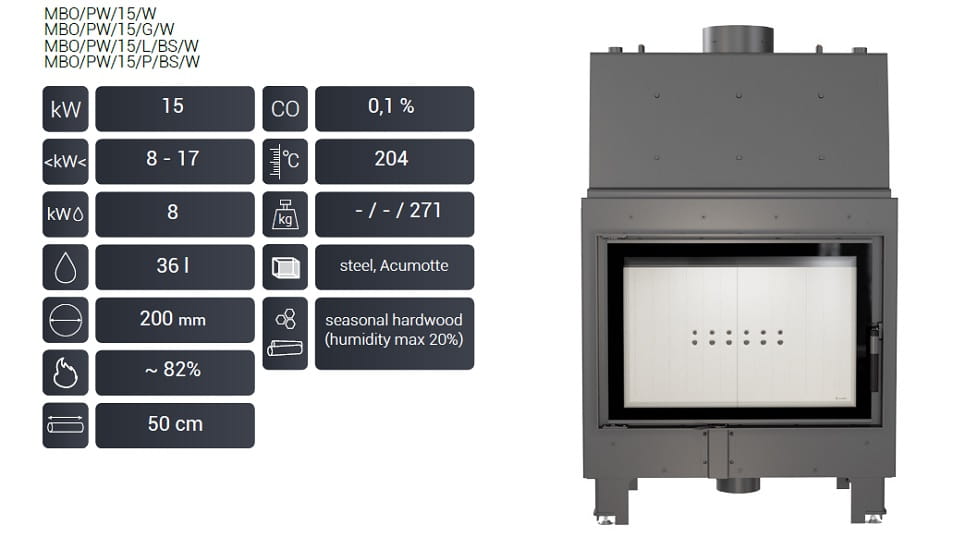

Technische Spezifikation:

Produktcode: MBO/PW/15/G/W
Sichercheitswärmetauscher SWT: ja
Ba2*- ja

Nominale Leistung (kW): 15
Leistungsbereich (kW): 6.0 - 18.0
Thermischer Wirkungsgrad (%): 83
Maximaler Arbeitsdruck (bar): 2
Wasserkapazität (l): 42
Abgastemperatur (°C): 208
Maximale Knüppellänge (cm): 50
Minimal erforderliches aktives Feld der Auslassgitter (cm2): 420
Minimal erforderliche aktive Fläche der Einlassgitter (cm2): 210
Türöffnung: Hoch
Oberflächenmaterial: Stahl
Durchmesser des Rauchgasauslasses: 200

Energieklasse: A+
EEI: 111
Durchschnittliche Leistung aus Wasser (kW): 8
Heizleistung für Raumheizung (kW): 7
Saisonale Energieeffizienz (%):  73
CO-Emission (mg/m3): 1150
NOx-Emission (mg/m3): 115
OGC-Emission (mg/m3): 61
CO-Emission (bei 13 % O2) ≤ in % angegeben: 0.092
Pollenemission (mg/m3): 7

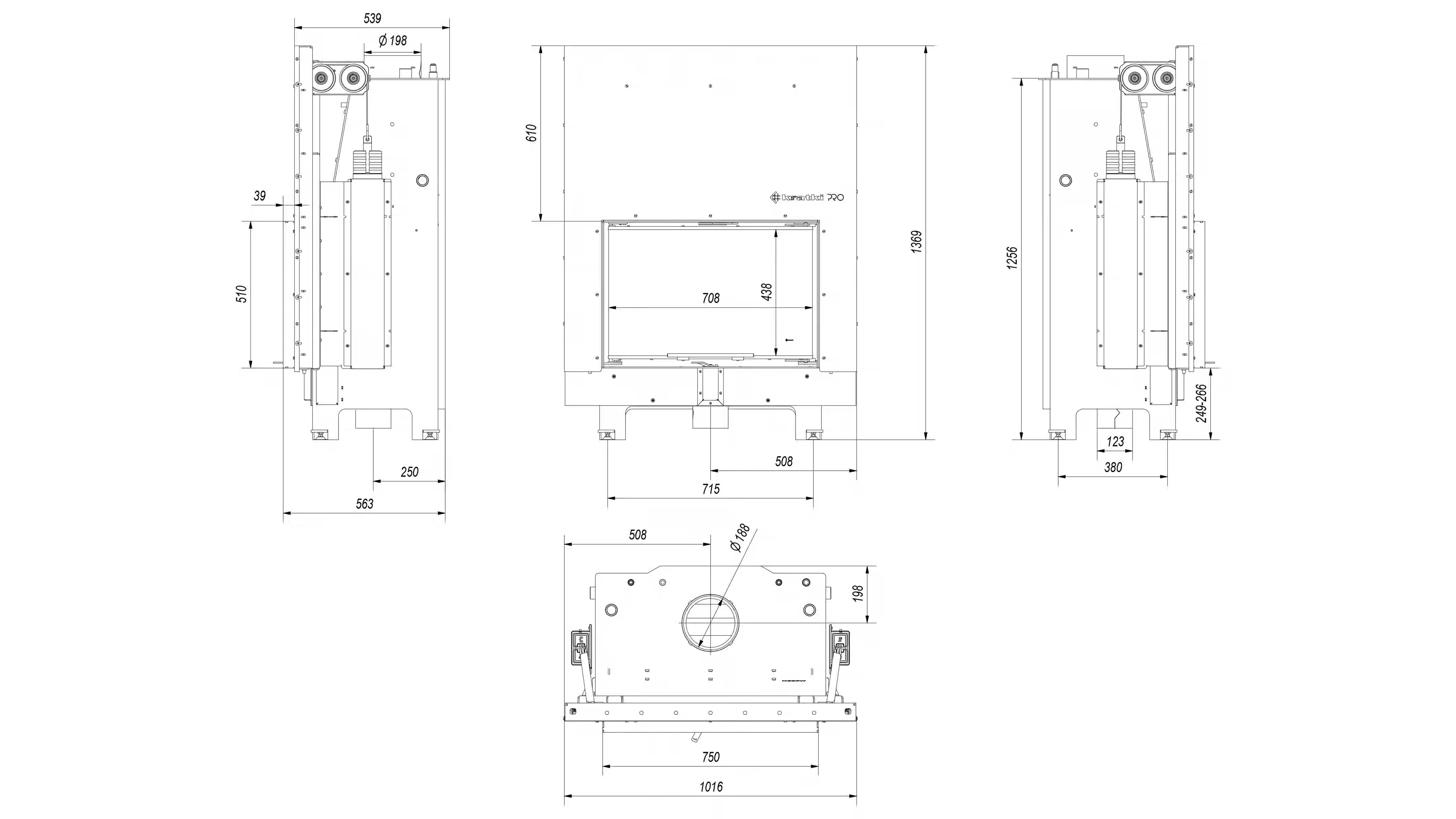

Außenmaße (B x H x T): 96.5  x 136.9  x 53.7 cm
Gewicht: 406
Brennstoff: Laubholz, Braunkohle-Briketts - Feuchtigkeit ≤20%

ÖKOLOGIE BRENN

Erfüllt die Kriterien ECODESIGN

Es bietet nicht nur eine hohe Verbrennungseffizienz, sondern erfüllt auch strenge ökologische Anforderungen. Es hat die Energieeffizienzklasse (A+) und entspricht den Ökodesign-Richtlinien der Europäischen Kommission in der Verordnung 2015/1186        sowie den deutschen BImSchV II - österreichischen 15a B-VG-Standards

Ein Filter oder andere Umrüstungen sind daher nicht nötig.

Auswahl

*Ba2 - Heizeinsätze (feste Brennstoffe) der Bauart 2 haben eine nicht selbstschließende Feuerraumtür und dürfen nicht mit anderen Heizgeräten an einem Schornstein betrieben werden.
Ba1 - Bauart 1 bedeutet, dass die Brennraumtür sich von allein schließt. Bei Mehrfachbelegung des Schornsteins ist den deutschen und österreichische Bestimmungen nach eine selbstschließende Tür (Bauart 1) erforderlich.

BA2* (keine selbstschließende Tür, gegen Aufpreis 55,60 € (inkl. MwSt.) = BA1.)

Die Wahl der Gitter.
Eingangs- und Ausgangsgitter: Im unteren Teil der Bebauung der Kaminlufteinlage soll man die Ventilationsöffnungen vorsehen, mit Hilfe derer zur Bebauung des Gehäuses die nötige zur Heizung
Luft eingeht - Lufteingang ( untere Ventilationsgitter). Um die entsprechende Entführung der heißen
Luft aus der Dachtraufe zu garantieren, sollen in ihr die wegblasende Öffnungen installiert werden,
die mit den Ventilationsgittern - Luftausgang (obere Ventilationsgitter) geendet werden. Die Öffnungen
werden mit Hilfe der Gitter vom Durchmesserfeld fertiggestellt, das abhängig von der Kraft der
Einlage von 40 bis 60 cm2 für1 kW der Kraft der Kamineinlage ist.

Kaminofen MBO/PW/15/G/W - Lüftungsgitter: Wir empfehlen                 ( Kalt- und Warmluftgitter )

Dateien zum Herunterladen

• MBO/PW/15/G/W - Produktdatenblatt gemäß Verordnung EU 2015/1186.pdf
• MBO/PW/15/G/W - Leistungserklärung gemäß EU-Verordnung 305/2011.pdf
• MBO/PW/15 - Produktdatenblatt gemäß der Verordnung (EU) 2015/1185.pdf
• Kamineinsatze wasserführend-Bedienungsanleitung und Garantiekarte - 07.2026.pdf

Ersatzteilverzeichnis
Die Firma Kratki.pl Marek Ball garantiert Ihnen Lieferung der Ersatzteile während der Nutzung des Kamins. Zu diesem Zweck brauchen Sie nur mit unserer Verkaufsabteilung oder einer der nächsten Verkaufsstellen einen Kontakt aufzunehmen.
