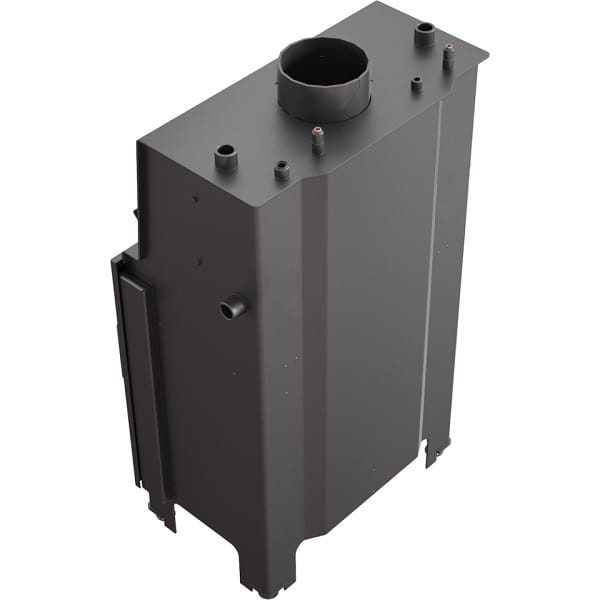

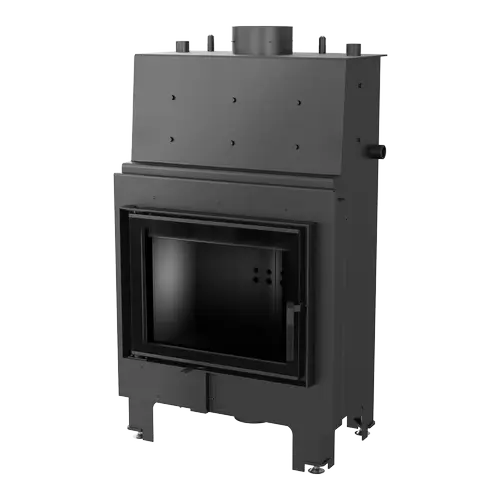

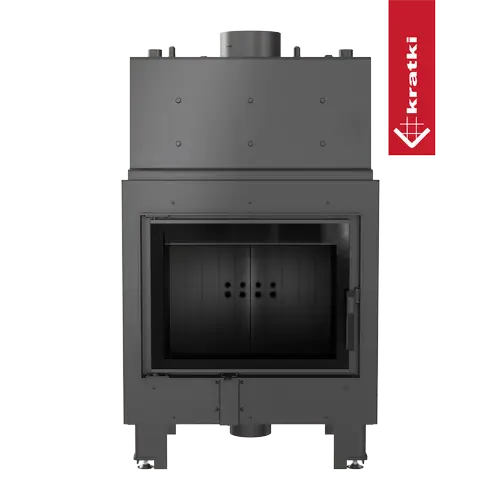

KRATKI - Wasserführender Kamineinsatz  MBM PW/10/W - (12 kW) mit Sichercheitswärmetauscher - dekorative Kaminglasscheibe - schwarze Brennkammer

Wir bieten Ihnen eine große Auswahl  verschiedenster Kaminöfen- und Einsätze in Top-Qualität
Das modern Design entspricht den aktuellen Trends in der Innenarchitektur.

Vorteile der  Kamineinsatz Wasserführend

Wasserführender Kamineinsatz mit Sichercheitswärmetauscher für eine thermische Ablaufsicherung.
24 Stunden Betrieb möglich
Der Kaminkorpus und die Kaminfront sind aus Hochtemperatur-Kesselstahl.
Zweiteiliger gusseiserner Abgasstutzen, beweglich im Bereich von 360 °
Hochmantel und quer gelegten Heizrohren erhöhen die Wärmeaustauchflächen zwischen dem Einsatz und der Umwelt.
Der Deflektor verlängert den Weg der Abgase und sorgt für eine saubere Verbrennung.

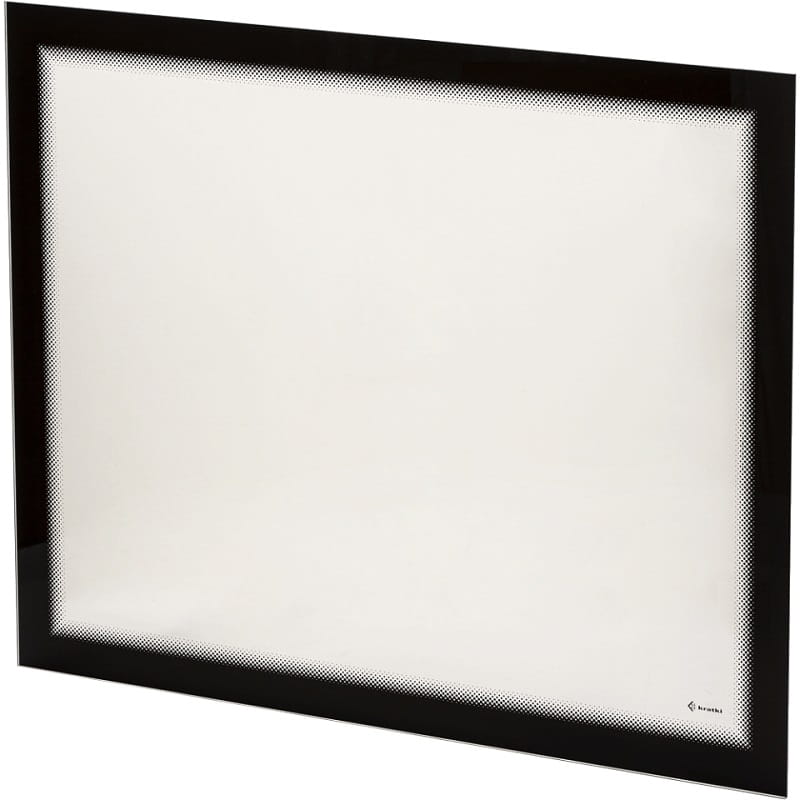

Der Einsatz ist standardmässig mit einer dekorativen Kaminglasscheibe ausgestattet.
Der Feuerraum ist mit Acumotte (Keramischebeton) ausgelegt.
Der Einsatz hat keinen Rost, um das Ausbrennen auf Asche zu gewährleisten.
Die Bodenplatte deutlich gegenüber dem Tür reduziert (Verbrennung unter der Luftleiste und Siechercheitsleiste)
Kamintüren aus geschlossenen Profil-stabiler und widerstandsfähig auf die Spannung bei der Arbeit in der hochen Temperaturen.
Brenklammer-Dreifach-Beluftung-System.
Die mitgelieferten regulierbaren Standfusse helfen bei der Einstellung (bis 20 mm)
Eingebautes Extternerluftzufuhranschluss d 125 mm

BImSchV Stufe 1 (Deutschland): ja
BImschV Stufe 2 (Deutschland): ja - erfüllt die Regensburger, Stuttgarter, Düsseldorf und Münchner Anforderungen
Art. 15a B-VG (Österreich): ja

Direkt vom Hersteller
inkl. MwSt. und
inkl. Versand

  Neue Linie von Kamineinsätzen MB KRATKI
  Kamineinsätze mit Wassermantel

Neueste Version-Kamineinsatz mit dem Sichercheitswärmetauscher:

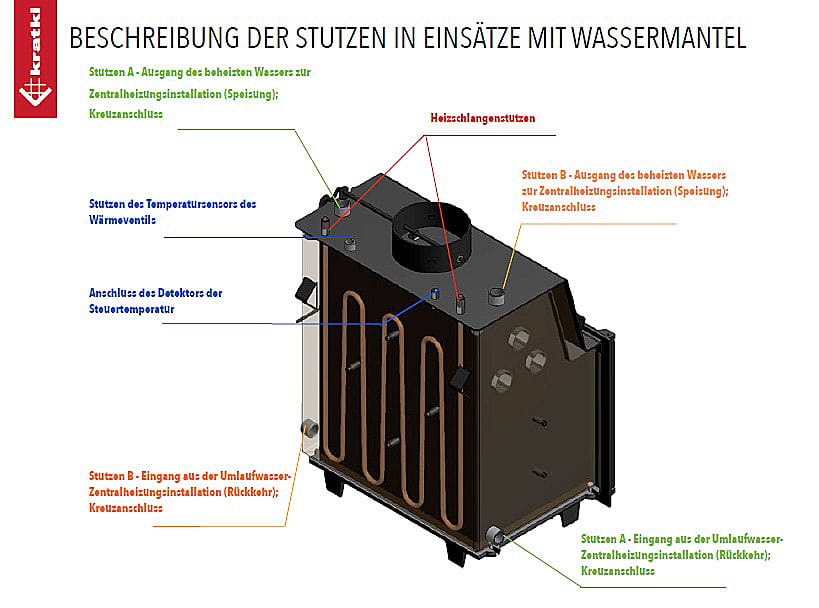

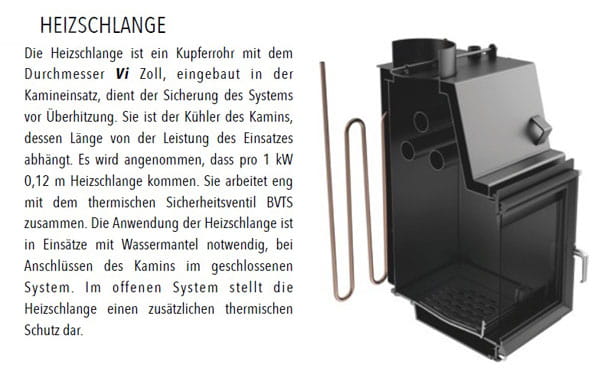

Um die ZH-Anlage vor Überhitzung zu schützen, wird in dem Wassermantel des Kamineinsatzes ein spezielles Rohr eingebaut, der sog. Sicherheitswärmetauscher (SWT). Der SWT kühlt die Anlage mit kaltem Wasser ab.Der Wärmetauscher ist ein Kupferrohr mit dem Durchmesser 10mm. Die beiden Enden des Wärmetauschers befinden sich oben auf dem Kamineinsatz. Damit der Wärmetauscher seine Funktion erfüllt, muss eine thermische Ablaufsicherung montiert werden. Am besten eignet sich hier die thermische Ablaufsicherung STS 20. Dieses Sicherheitsventil wird nicht durch Druck, sondern durch Wassertemperatur gesteuert. Dieses Ventil montiert man im Rohr, das das kalte Wasser zu dem Sicherheitswärmetauscher zuführt. Die thermische Ablaufsicherung ist mit dem Temperaturfühler durch das 1,3 Meter lange Kupferrohr verbunden. Der Temperaturfühler ist in einem dazu vorgesehenen Stutzen (24) zu stecken, er hat einen direkten Kontakt mit Wasser, das den Kamin befüllt. Dadurch wird die thermische Ablaufsicherung, die sich am anderen Ende des Kupferrohrs befindet, direkt durch die Wassertemperatur des Kamins gesteuert. Wenn die Wassertemperatur im Kamin 97 Grad Celsius überschreitet, offnet sich das Sicherheitsventil und kaltes Wasser wird durch den Wärmetauscher aus der Anlage zugeführt. Somit wird das Wasser des Kamins abgekuhlt. Diese Lösung hat noch einen anderen Vorteil-die thermische Ablaufsicherung braucht keine Stromversorgung.

  1. Anschlussplan der kamineinsatz mit wassermantel im offenen system.
  2. Anschlussplan der kamineinsatz mit wassermantel mit dem gaskessel.
  3. Geschlossenes System

Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung.
Rostlose Verbrennung (Brennraum ohne Rost) - die Holz Glut liegt direkt auf dem Schamotteboden des Brennraumes. Die Verbrennungsluftzufuhr wird nicht von unten, wie üblicherweise, zu der Glut zugeführt sondern durch die Brennraumwände, dadurch wird die Glut nicht so abgekühlt und führt zu einer vollständige Holzverbrennung und einem hohen Wirkungsgrad.

 Das Schema des Luftumlaufs in den MB-Einlagen





Technische Spezifikation:

Brennkammer: schwarz
Allgemeine Daten

Nominale Leistung (kW): 12
Leistungsbereich (kW): 5-14
Thermischer Wirkungsgrad (%):  85
Maximaler Arbeitsdruck (bar):  2
Wasserkapazität (l):  26.5
Abgastemperatur (°C) : 181
Maximale Knüppellänge (cm):  50
Minimal erforderliches aktives Feld der Auslassgitter (cm2):  270
Minimal erforderliche aktive Fläche der Einlassgitter (cm2):  135
Türöffnung:  Links
Oberflächenmaterial:  Stahl
Durchmesser des Rauchgasauslasses:  180

Energetische Effizienz

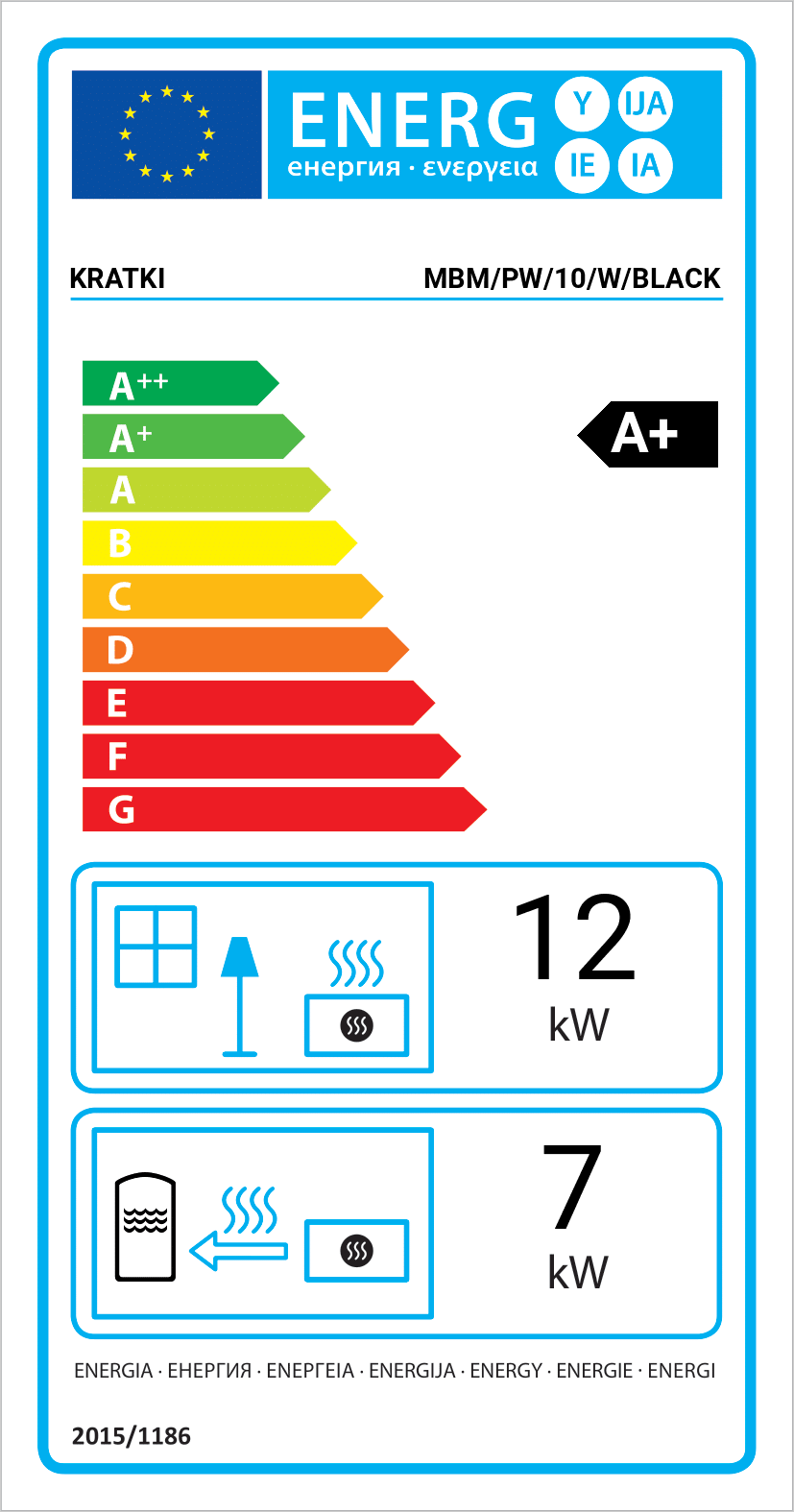

Energieklasse:  A+
EEI:  111
Durchschnittliche Leistung aus Wasser (kW):  7
Heizleistung für Raumheizung (kW): 5
Saisonale Energieeffizienz (%):  75
CO-Emission (mg/m3):  1230
NOx-Emission (mg/m3):  98
OGC-Emission (mg/m3):  28
CO-Emission (bei 13 % O2) ≤ in % angegeben:  0.098
Pollenemission (mg/m3):  27
Außenmaße (B x H x T): 70,30 x 122,00 x 43,40cm
Gewicht: 232 kg
Brennstoff: Laubholz, Braunkohle-Briketts - Feuchtigkeit ≤20%

ÖKOLOGIE BRENN

MBM/PW/10/W/BLACK erfüllt die Emissionsgrenzwerte von EKOPROJECT.

Es bietet nicht nur eine hohe Verbrennungseffizienz, sondern erfüllt auch strenge ökologische Anforderungen. Es hat die Energieeffizienzklasse (A+) und entspricht den Ökodesign-Richtlinien der Europäischen Kommission in der Verordnung 2015/1186 sowie den deutschen BImSchV II - österreichischen 15a B-VG-Standards

Ein Filter oder andere Umrüstungen sind daher nicht nötig.

---

Auswahl
Bauart 2 - Heizeinsätze (feste Brennstoffe) der Bauart 2 haben eine nicht selbstschließende Feuerraumtür und dürfen nicht mit anderen Heizgeräten an einem Schornstein betrieben werden.
Bauart 1 - Bauart 1 bedeutet, dass die Brennraumtür sich von allein schließt. Bei Mehrfachbelegung des Schornsteins ist den deutschen und österreichische Bestimmungen nach eine selbstschließende Tür (Bauart 1) erforderlich.

BAUART 2* (keine selbstschließende Tür, gegen Aufpreis 46 € (inkl. MwSt.) = BAUART 1.)

---

Die Wahl der Gitter.

Eingangs- und Ausgangsgitter: Im unteren Teil der Bebauung der Kaminlufteinlage soll man die Ventilationsöffnungen vorsehen, mit Hilfe derer zur Bebauung des Gehäuses die nötige zur Heizung
Luft eingeht - Lufteingang ( untere Ventilationsgitter). Um die entsprechende Entführung der heißen
Luft aus der Dachtraufe zu garantieren, sollen in ihr die wegblasende Öffnungen installiert werden,
die mit den Ventilationsgittern - Luftausgang (obere Ventilationsgitter) geendet werden. Die Öffnungen
werden mit Hilfe der Gitter vom Durchmesserfeld fertiggestellt, das abhängig von der Kraft der
Einlage von 40 bis 60 cm2 für1 kW der Kraft der Kamineinlage ist.

Kaminofen MBM/10 - Lüftungsgitter: Wir empfehlen      ( Kalt- und Warmluftgitter )

Dateien zum Herunterladen

MBM/PW/10 Ecodesign - EU 2015/1185.pdf
MBM/PW/10/W/BLACK - Leistungserklärung gemäß EU-Verordnung 305/2011.pdf
 MBM/PW/10/W/BLACK - Produktdatenblatt gemäß Verordnung EU 2015/1186.pdf
Kamineinsatze wasserführend-Bedienungsanleitung und Garantiekarte - 07.2026

Ersatzteilverzeichnis

Die Firma Kratki.pl Marek Ball garantiert Ihnen Lieferung der Ersatzteile während der Nutzung des Kamins. Zu diesem Zweck brauchen Sie nur mit unserer Verkaufsabteilung oder einer der nächsten Verkaufsstellen einen Kontakt aufzunehmen.
