MBZ PW 13 P/BS/W - (13kW) Wasserführender Eck Kamineinsatz - Verglasung rechts mit SWT

Verfügbarkeit: auf Bestellung verfügbar
Lieferzeit: 3 bis 5 Werktage
Lieferung: Der Preis beinhaltet keine möglichen Zahlungskosten Überprüfen Sie die Liefermethoden
Preis inkl. MwSt. und Versand: € 2.699,00 2699.00
quantity Stück

product unavailable

Auf den Merkzettel
* - Pfliechtfeld
Bewertung: 5
Hersteller: Kratki
Produktcode: MBZ/PW/13/P/BS/W

Beschreibung

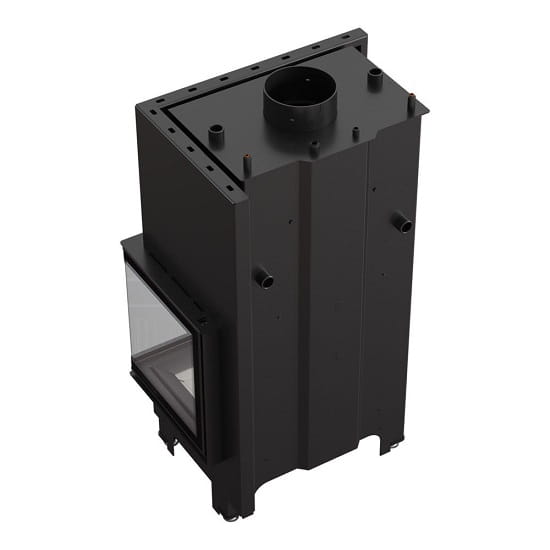

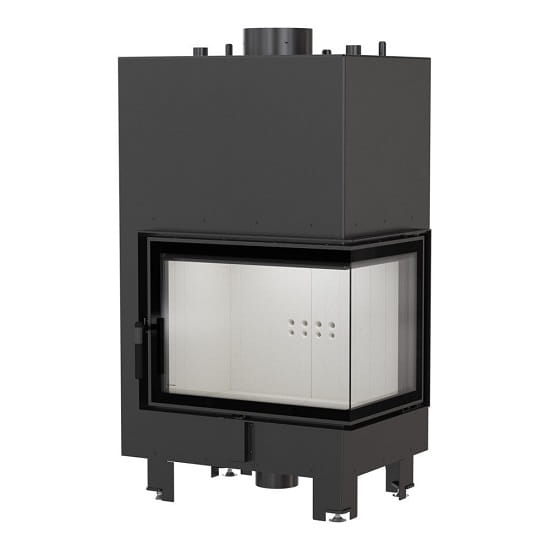

KRATKI - Wasserführender Eck Kamineinsatz - MBZ PW/13/PBS - (13kW) Verglassung rechts mit Sichercheitswärmetauscher und dekorative Kaminglasscheibe "Glass" Heizeinsatz Bauart1 oder Bauart2*

Wir bieten Ihnen eine große Auswahl  verschiedenster Kaminöfen- und Einsätze in Top-Qualität

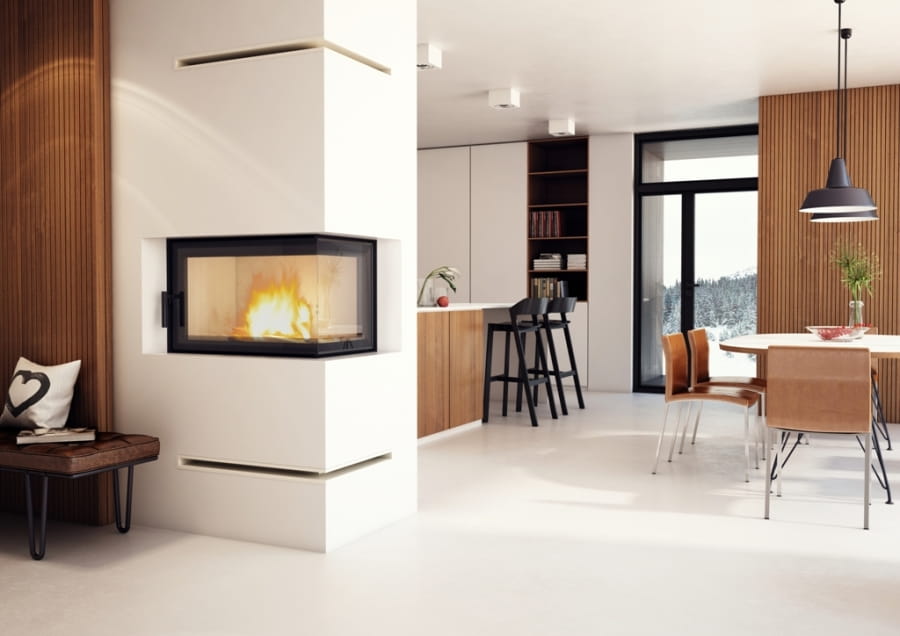

Das modern Design entspricht den aktuellen Trends in der Innenarchitektur.

Vorteile der  Kamineinsatz Wasserführend - MBZ PW 13/P/BS/W

Wasserführender Kamineinsatz mit Sichercheitswärmetauscher.
24 Stunden Betrieb möglich
Der Körper und die Vorderseite des Einsaztes sind durch hohe Qualität aus hochwertigem Stahl beständig.
Effizientere Verbrennung und längere Temperaturerhaltung durch die Auskleidung der Brennkammer Acumotte, ein Wärmespeichermaterial, das die Temperatur im Ofen erhöht.
Die spezielle Wassermantel ermöglicht viel Wärme aus dem Rauchgas aufzunehmen und auf das Heizsystem zu übertragen, so dass eine hohe Energieeffizienz des Einsatzes erreichen können.
Eingebaute Wärmetauscher. Der Körper des Wassermantels ist mit Stiften verstärkt. Eingangs- / Ausgangsstecker 1/2.
Robuste und langlebige Kamintüren aus geschlossenem Profil.
Die Türdichtung befindet sich im Profilkanal, der seine Haftung gewährleistet und verhindert, dass er im Betrieb herausfällt.
Das System von zwei Deflektoren, die den Weg der Auspuffung verlängern, ist die Verbrennung ökologischer.
Die Bereitstellung von Externerluft in den Kamin erfolgt von außen durch die eingebaute Luftzufuhreingang Di 125 mm.
Einstellbarer Luftzufuhr mit einem Regler, der Fehler bei Missbrauch beseitigt.
Dreifachverbrennungskammer-Belüftungssystem: Primärluft, die der Verbrennungsplatte zugewandt ist; Sekundärluft wird durch Löcher in der Rückwand bereitgestellt.
Zusätzlich wird im Einsatz ein Glassystem (Luftkurtine) verwendet.

Europäische Norm: EN 13229 Ja
CE-Kennzeichnung: ja
BImSchV Stufe 1 (Deutschland): ja
BImschV Stufe 2 (Deutschland): ja erfüllt die Regensburger, Stuttgarter, Düsseldorf und Münchner Anforderungen
Art. 15a B-VG (Österreich): ja

Direkt vom Hersteller
inkl. MwSt. und
inkl. Versand

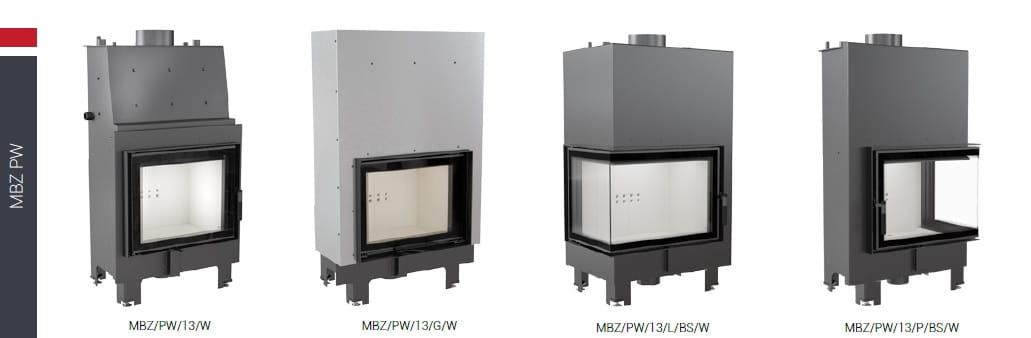

youtube icon  Neue Linie von Kamineinsätzen MB KRATKI
youtube icon  Anschluß der Externluftzufuhr
youtube icon  Was ist wichtig bei der Auswahl eines Kamineinsatzes ???

Neueste Version-Kamineinsatz mit dem Sichercheitswärmetauscher:
Um die ZH-Anlage vor Überhitzung zu schützen, wird in dem Wassermantel des Kamineinsatzes ein spezielles Rohr eingebaut, der sog. Sicherheitswärmetauscher (SWT). Der SWT kühlt die Anlage mit kaltem Wasser ab.Der Wärmetauscher ist ein Kupferrohr mit dem Durchmesser 10mm. Die beiden Enden des Wärmetauschers befinden sich oben auf dem Kamineinsatz. Damit der Wärmetauscher seine Funktion erfüllt, muss eine thermische Ablaufsicherung montiert werden. Am besten eignet sich hier die thermische Ablaufsicherung STS 20. Dieses Sicherheitsventil wird nicht durch Druck, sondern durch Wassertemperatur gesteuert. Dieses Ventil montiert man im Rohr, das das kalte Wasser zu dem Sicherheitswärmetauscher zuführt. Die thermische Ablaufsicherung ist mit dem Temperaturfühler durch das 1,3 Meter lange Kupferrohr verbunden. Der Temperaturfühler ist in einem dazu vorgesehenen Stutzen (24) zu stecken, er hat einen direkten Kontakt mit Wasser, das den Kamin befüllt. Dadurch wird die thermische Ablaufsicherung, die sich am anderen Ende des Kupferrohrs befindet, direkt durch die Wassertemperatur des Kamins gesteuert. Wenn die Wassertemperatur im Kamin 97 Grad Celsius überschreitet, offnet sich das Sicherheitsventil und kaltes Wasser wird durch den Wärmetauscher aus der Anlage zugeführt. Somit wird das Wasser des Kamins abgekuhlt. Diese Lösung hat noch einen anderen Vorteil-die thermische Ablaufsicherung braucht keine Stromversorgung.

jpg icon  1. Anschlussplan der kamineinsatz mit wassermantel im offenen system.
jpg icon  2. Anschlussplan der kamineinsatz mit wassermantel mit dem gaskessel.
jpg icon  3. Geschlossenes System

Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung.
Rostlose Verbrennung (Brennraum ohne Rost) - die Holz Glut liegt direkt auf dem Schamotteboden des Brennraumes. Die Verbrennungsluftzufuhr wird nicht von unten, wie üblicherweise, zu der Glut zugeführt sondern durch die Brennraumwände, dadurch wird die Glut nicht so abgekühlt und führt zu einer vollständige Holzverbrennung und einem hohen Wirkungsgrad.

Das Schema des Luftumlaufs in den MB-Einlagen

       Das Schema des Luftumlaufs in den MB-Einlagen        Das Schema des Luftumlaufs in den MB-Einlagen       Das Schema des Luftumlaufs in den MB-Einlagen 3



Technische Spezifikation: MBZ PW/13/P/BS/W

BAUART 2*
Nominale Leistung (kW): 13
Leistungsbereich(kW): 6-16
Wasserinhalt in Liter: 34
Wasserwärmeleistung kW: 7
Erforderlicher Förderdruck (Pa): 12
Arbeitsdruck in Bar: 2
Rauchrohr-Durchmesser (mm): 200
Feinstaubemmision (mg/Nm3): 32
CO-Emission (bei 13% O2-Gehalt): 0,1%
Abgastemperatur (°C): 230
Wirkungsgrad (%): 81
Material: Kesselstahl 4mm Stark

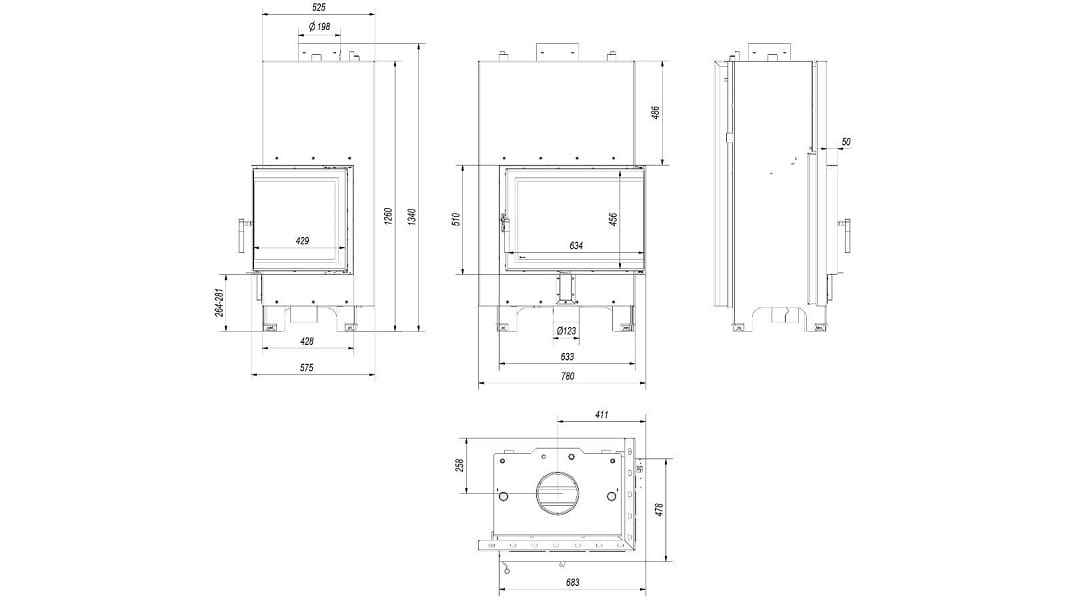

Außenmaße (B x H x T): 78,0 x 134,0 x 57,5cm

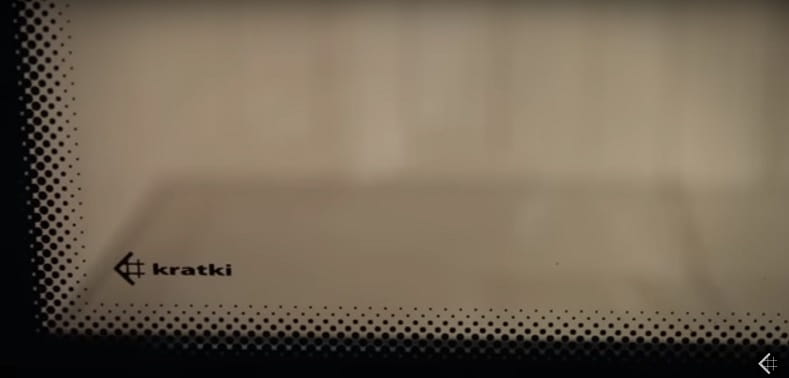

Glasart: "Glass". Außenmaße (B x H ): (63,4 + 42,9) x 45,6cm
Holzscheites-Länge (cm): 50,0
Brennstoff: Laubholz, Braunkohle-Briketts - Feuchtigkeit ≤20%

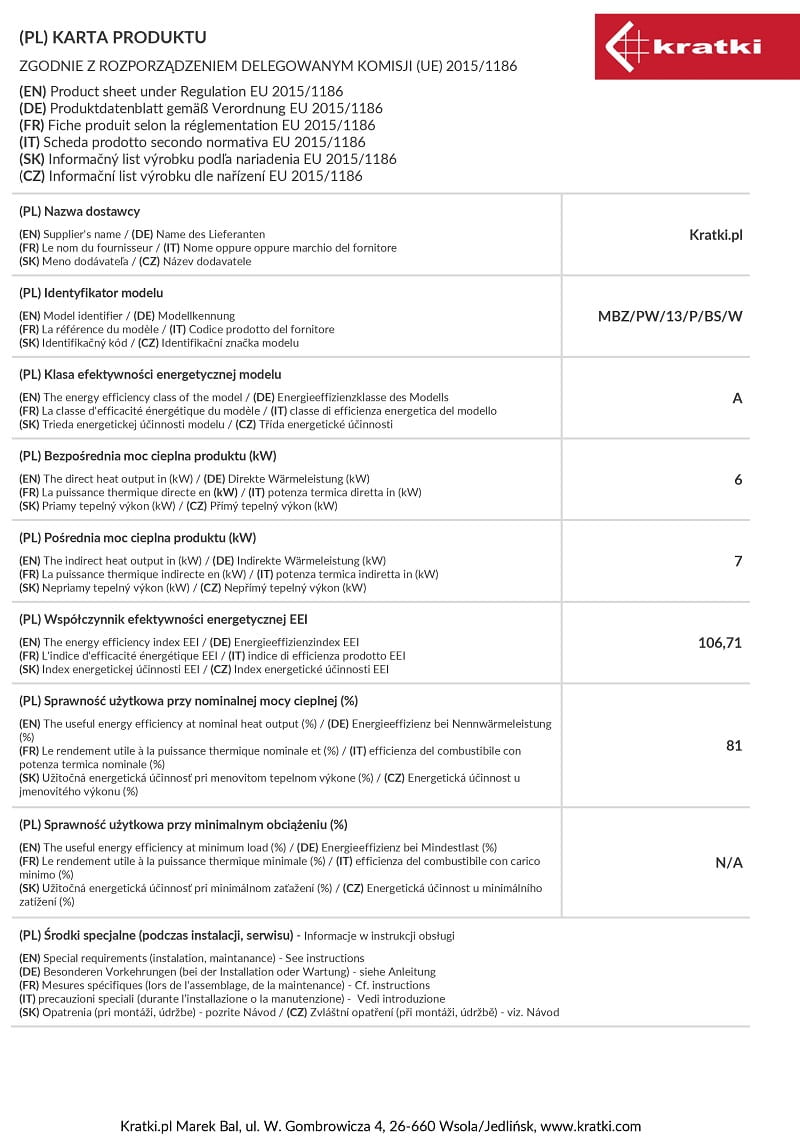

Energieeffizienz Verhältnis EEI: 106,71
Gewicht: 240 kg

Dieser Kamineinsatz erfült die Emissionsgrenzwerte der Bundes-Immisionschutz- Verordnung Stufe 2 für Klainfeuerungsanlagen sowie Anforderungen des Österreichischen Art.15a B-VG.
Ein Filter oder andere Umrüstungen sind daher nicht nötig.


Auswahl
*Bauart 2 - Heizeinsätze (feste Brennstoffe) der Bauart 2 haben eine nicht selbstschließende Feuerraumtür und dürfen nicht mit anderen Heizgeräten an einem Schornstein betrieben werden.
  Bauart 1 - Bauart 1 bedeutet, dass die Brennraumtür sich von allein schließt. Bei Mehrfachbelegung des Schornsteins ist den deutschen und österreichische Bestimmungen nach eine selbstschließende Tür (Bauart 1) erforderlich.

BAUART 2* (keine selbstschließende Tür, gegen Aufpreis 46 € (inkl. MwSt.) = BAUART 1.)


Die Wahl der Gitter.
Eingangs- und Ausgangsgitter: Im unteren Teil der Bebauung der Kaminlufteinlage soll man die Ventilationsöffnungen vorsehen, mit Hilfe derer zur Bebauung des Gehäuses die nötige zur Heizung
Luft eingeht - Lufteingang ( untere Ventilationsgitter). Um die entsprechende Entführung der heißen
Luft aus der Dachtraufe zu garantieren, sollen in ihr die wegblasende Öffnungen installiert werden,
die mit den Ventilationsgittern - Luftausgang (obere Ventilationsgitter) geendet werden. Die Öffnungen
werden mit Hilfe der Gitter vom Durchmesserfeld fertiggestellt, das abhängig von der Kraft der
Einlage von 40 bis 60 cm2 für1 kW der Kraft der Kamineinlage ist.

Kaminofen MBZ PW/13 - Lüftungsgitter: Wir empfehlen    www icon  (aus Stahl oder Gusseisen)
-der Einlass der Luft (untere Lüftungsgitter) cm2  ≥ 700cm2
-Auslass der Luft (obere Lüftungsgitter) cm2  ≥ 900 cm2 (das aktive Feld des Gitters oder Summe der Gitter)

pdf icon  Herstellerbescheinigung MBZ 13/PW_DE/AT.pdf
pdf icon  PL_EN_DE_RU_FR_Kamineinsatze wasserführend_Bedienungsanleitung und Garantiekarte.pdf
pdf icon  Präsentation von Produkten_DE.pdf

Ersatzteilverzeichnis
Die Firma Kratki.pl Marek Ball garantiert Ihnen Lieferung der Ersatzteile während der Nutzung des Kamins. Zu diesem Zweck brauchen Sie nur mit unserer Verkaufsabteilung oder einer der nächsten Verkaufsstellen einen Kontakt aufzunehmen.

technische Daten

Nennleistung 11-15kW
