FRANEK 14/PF - (14kW) Guss-Kamineinsatz - Warmluft
Beschreibung

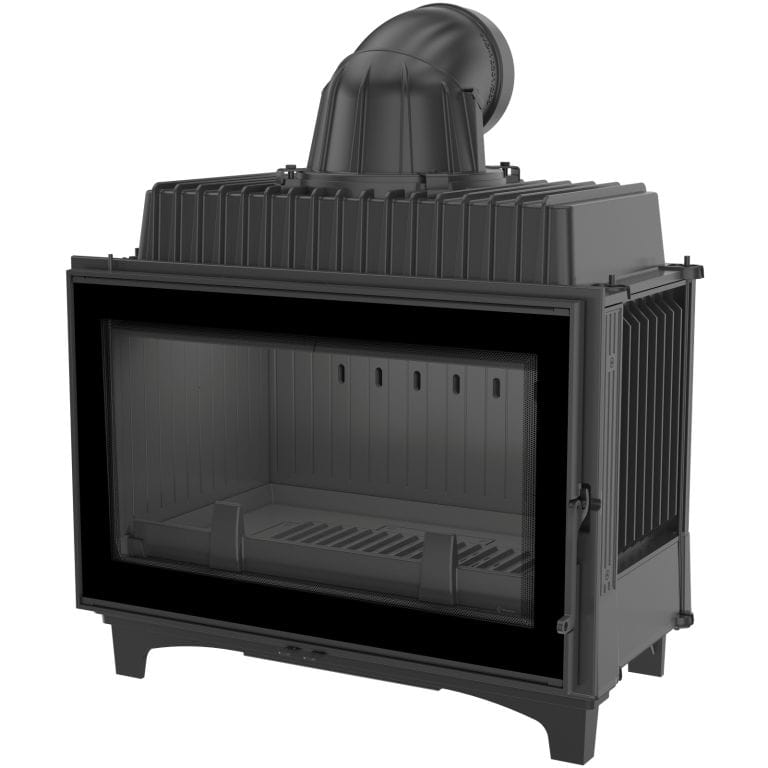

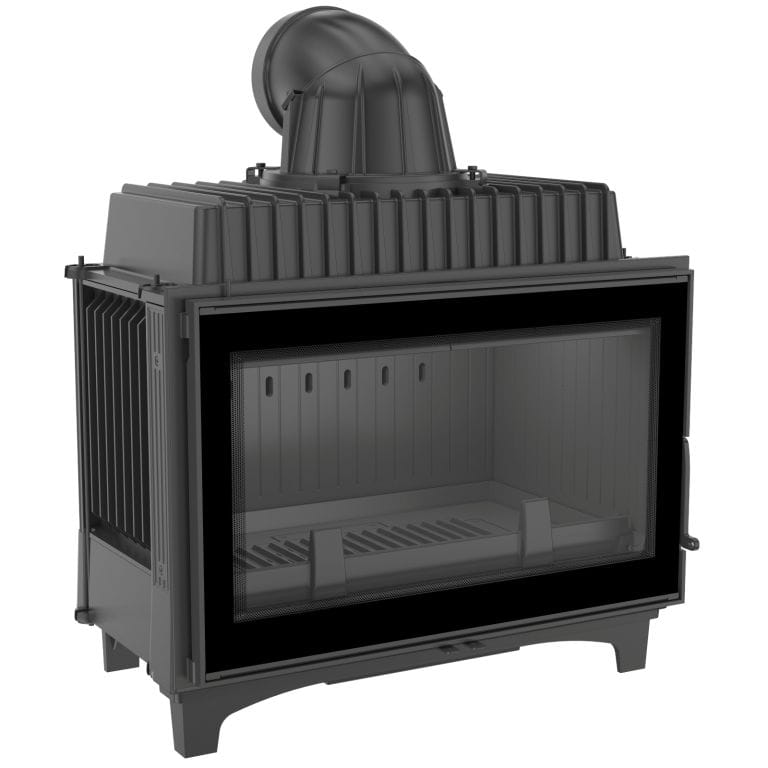

KRATKI - Guss Kamineinsatz FRANEK 14/PF - (14kW) dekorative Kaminglasscheibe Typ "Glass", traditioneller Heizeinsatz Bauart 2*
Der Kaminkörper und die Kaminfront sind aus Gusseisen

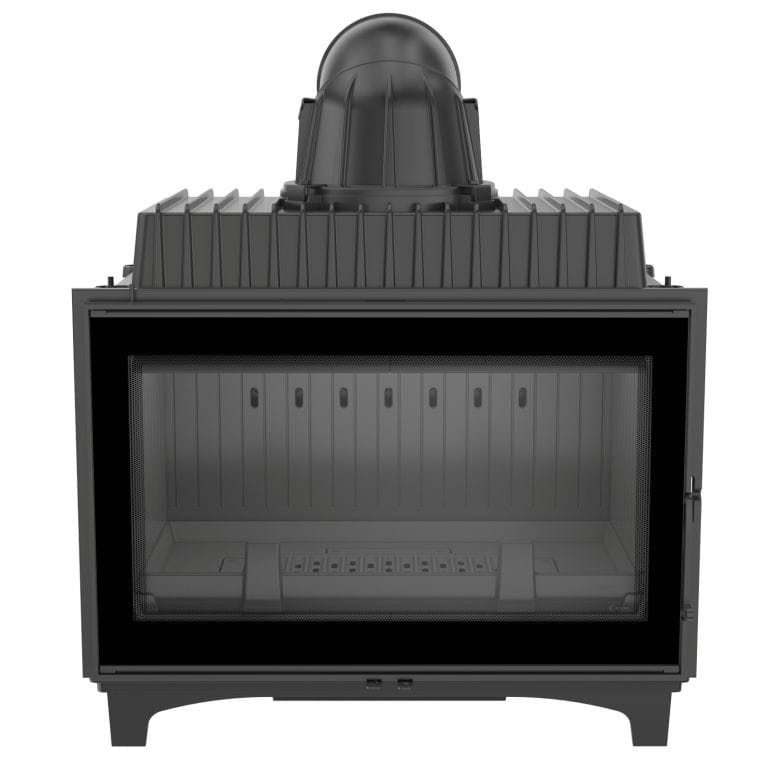

Gerade Tür mit großer Designglas-Sichtscheibe
Scheibenspülung (Sauberkeit der Sichtscheibe über lange Zeit)
Die Glasscheibe ist bis zu 800°C Hitzebeständig
Eingebauter externer Luftzufuhranschluss fi 125mm.
Rauchrohranschluss: Ø 200 mm oben (Gusskuppel um 360° drehbar)
Niedrige Abgastemperatur
Rost (zweiteilige, aus Gusseisen).
Kein zusätzlicher Feinstaubfilter notwendig
Bauart 2 nicht selbstschliessende Tür.
CE-Kennzeichnung: ja
BImschV Stufe 2 (Deutschland): ja -erfüllt die Regensburger, Stuttgarter, Düsseldorf und Münchner Anforderungen
Art. 15a B-VG (Österreich): ja
Direkt vom Hersteller
inkl. MwSt.
inkl. Verpackung und Versand
Was ist wichtig bei der Auswahl eines Kamineinsatzes ???
Guss-Kamineinsatz Franek - , massiv, hohe Leistung, traditioneller.
DE. Anschluß der Externluftzufuhr
Vorteile der traditionellen Kamineinsätze
Für Dauerbrand geeignet, er kann bei regelmäßiger Brennstoffzugabe über 24h betrieben werden.
Das modern Design entspricht den aktuellen Trends in der Innenarchitektur.

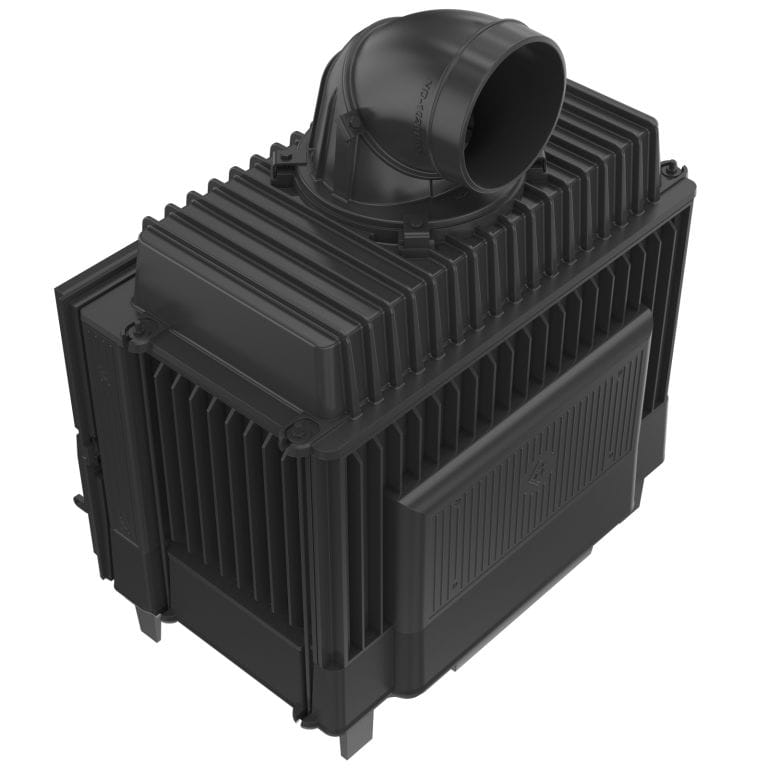

Der Kaminkörper aus Grauguss der Klasse 200 hergestellt, eine minimalen Wandstärke von 8 mm. Dicht angeordneten Radiatoren (Wärmetauscher), die Erhöhung der Fläche des Einsatzes, das ist der Bereich, wo die Wärme an die Umgebung abgegeben.
Guss Kamineinsatz - Franek 14 (kW) ist serienmäßig in einer einzigen Außen Dekorglas (Glass-Typ) um temperaturbeständig zu 800 ° C. Es wird durch Siebdruck lackiert, das gibt Der Kamin moderne und elegante Optik, optisch erweitert Die Vorderseite der Kamineinsatz.
Mobile, zweiteilige Gussabgasaustritt mit der Verordnung Einstellung 360 Grad (Es kann entweder nach hinten gerichtet werden, und nach oben)
Deflector: Steigt Abgasweg ist die Verbrennung mehr organisch.
Eingebauter externer Luftzufuhranschluss fi 125mm, Die Verbrennungsluft wird ausschließlich versorgt von außen.
Der Einsatz besitzt ein dreifaches System der Belüftung der Brennkammer
Primäre Luft (gerichtet unter den Feuerrost) – Regler Nr. 1
sekundäre Luft (gerichtet auf die hintere Wand) – Regler Nr. 2
sowie Luftvorhang (gerichtet auf die Scheibe) – Regler Nr. 3
Primäre Luft ist kalte Luft, die direkt unter den Feuerrost (Aschenkasten) aus drei Rostseiten gerichtet wird. Dadurch wird der Verbrennungsprozess verbessert. Die Verbrennung erfolgt gleichmäßig auf der ganzen Feuerrostfläche. Für die Regelung der primären Luft unter den Rost (Aschenkasetn) sorgt der Regler, der sich unter der Kamintür befindet; der erste Regler von der linken Seite (Regler Nr. 1)
Sekundäre Luft ist schon erwärmte Luft, die durch die Einlässe in der Hinterwand der Feuerstätte auf entsprechende Höhe geliefert wird – System der Restverbrennung der Gase. Es ist fur Verbrennung der Gase und Reduzierung der Emission von schädlichen Substanzen in die Umwelt verantwortlich. Die Leistungsfähigkeit des Kamineinsatzes wird dadurch größer. Dank dieser Lössung erreichen die Einsätze sehe gut Parameter der CO-Emission (niedrige CO-Emission). Zur Regelung der Menge der sekundären Luft dient der zweite Regler, der sich unter der Kamintür befindet, der erste Regler von der rechten Seite (Regler Nr. 2)
Den dritten unabhängig geregelten Umlauf bildet der Luftvorhang – System der reinen Scheibe ohne die Luft von dem Wohnraum zu entnehmen. Es ist eine spezielle Belüftung der Scheibe, dank welcher die Scheibe sauber ist. Die Luft wird vom Raum (Luftkammer) unterhalb der unteren Platte des Kamineinsatzes genommen, und dann durch spezielle Kanäle an Seiten des Kamins (wo sie erwärmt wird) in die Kammer geliefert, die sich im oberen Kamingehäuse befindet und dann gleichmäßig auf die Scheibe verteilt. Die Scheibe wird dadurch sauber. Für die Regelung der Luftmenge auf den Vorhang ist die Regler verantwortlich, der sich über der Brennkammer befindet und nach dem Öffnen der Tür der Feuerstätte sichtbar ist (Regler Nr. 3).
Einstellen der Belüftung der Brennkammer ist unabhängig von allen drei Systemen, so dass der Benutzer eine bessere Kontrolle über den Verbrennungsprozess hat.
Schema des Luftumlaufs und der Regelung - FRANEK 14(kW)
ANGABEN ZU FRANEK 14 - Lüftungsgitter: Wir empfehlen (Heißluftgitter und Kaltluftgitter)
Aktives Feld der Lufteinlass- und Luftauslassgitter: empfohlenes aktives Feld der Lufteinlass- und
Luftauslassgitter für luftgeführte gusseiserne Kamineinsätze bis 15 kW beträgt:
Lufteinlass (untere Lüftungsgitter) ≥ 800 cm2 (aktives Feld des Gitters oder der Gitter).
Luftauslass (obere Lüftungsgitter) ≥ 1000 cm2 (aktives Feld des Gitters oder der Gitter).

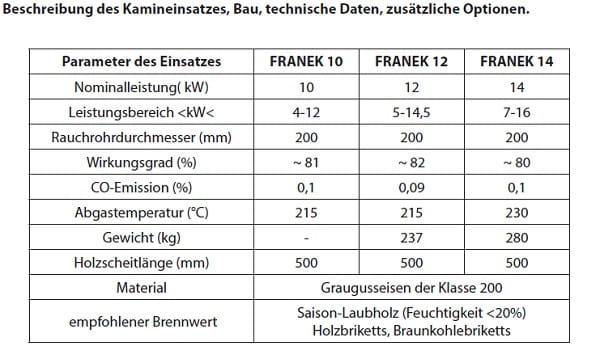

Technische Daten: Traditioneller Guss - Kamineinsatz FRANEK 14/PF
BAUART2* nicht selbstschließende Tür.
Nennwärmeleistung : 14 kw
Leistungsbereich: 6-17 kw
Wirkungsgrad: 81 %
Rauchrohranschluss: Ø 200 mm
CO-Emission (bei 13% O2-Gehalt): 0,1%
Abgastemeperatur: 250°C
Staub(13% O2) mg/MJ : 19,0 - (gef. bis 35 Österreich.)
Maximalle Holzscheitslänge: 60 cm
Brennstoff: Saison-Laubholz, Braunkohlenbriketts - Feuchtigkeit ≤20%
Externer Verbrennungsluftanschluss 125mm
Gewicht: 276 kg

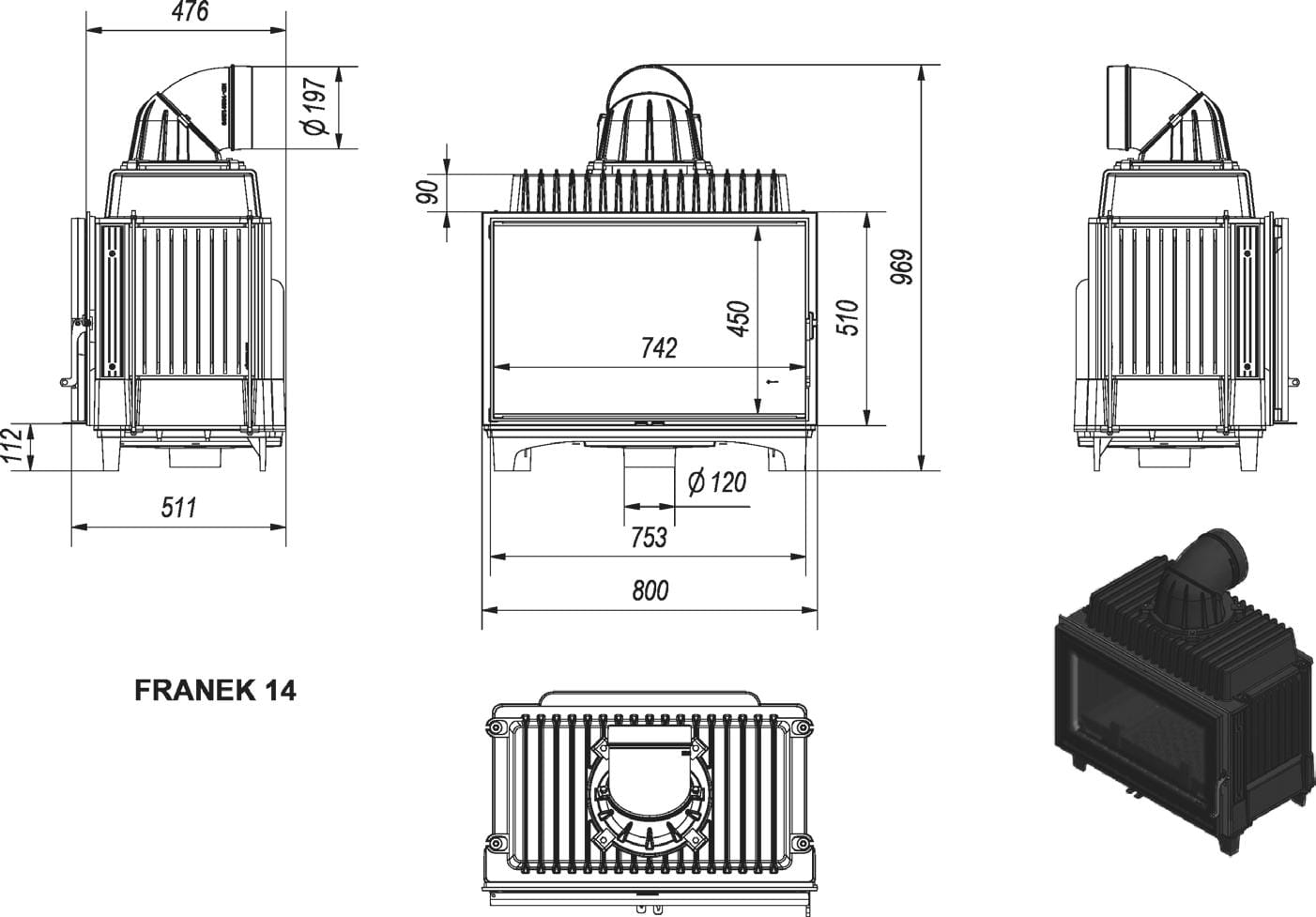

Außenmaße (B x H x T): 80 x 96,9 x 47,6 cm
Designglas-Sichtscheibe "Glass" (B x H):74,2 x 45 cm.
EEI Energieeffizienz-Verhältnis: 106,71
Erfüllt ECODESIGN-Kriterien: Ja
Dieser Kamineinsatz erfült die Emissionsgrenzwerte der Bundes-Immisionschutz- Verordnung Stufe 2 für Klainfeuerungsanlagen sowie Anforderungen des Österreichischen Art.15a B-VG.
Ein Filter oder andere Umrüstungen sind daher nicht nötig.
*Bauart 2 - Heizeinsätze (feste Brennstoffe) der Bauart 2 haben eine nicht selbstschließende Feuerraumtür und dürfen nicht mit anderen Heizgeräten an einem Schornstein betrieben werden.

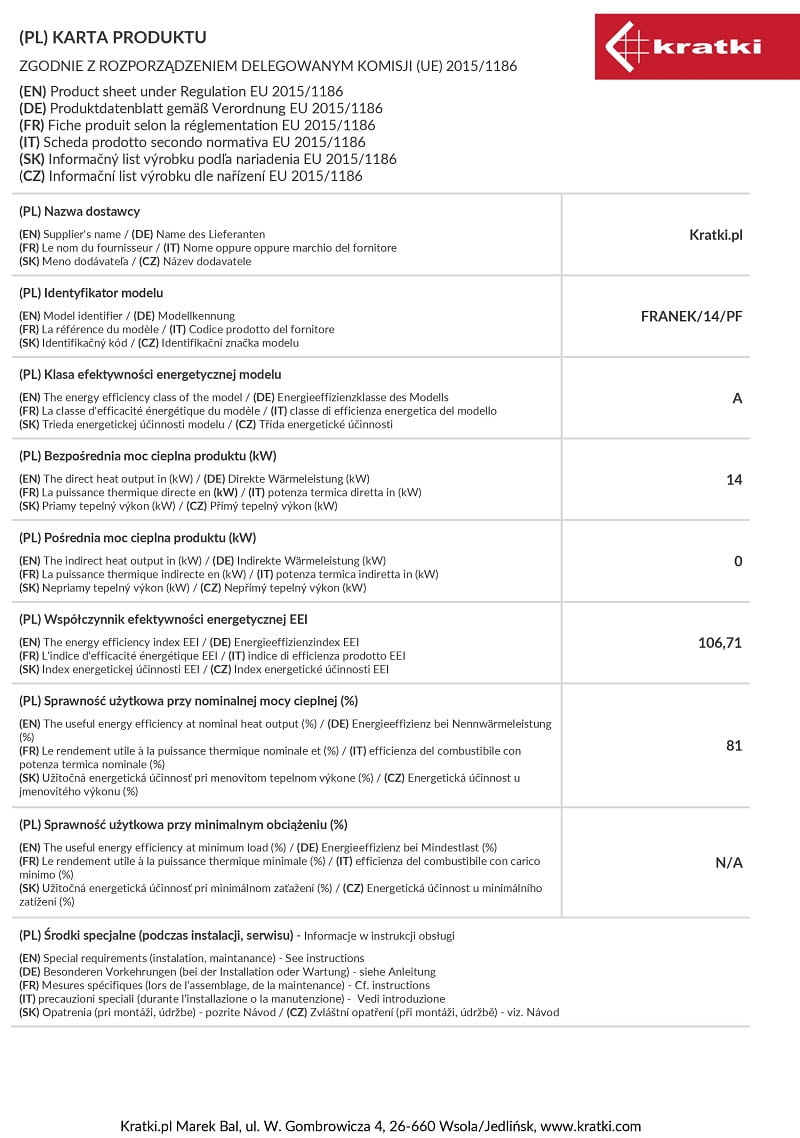

Franek/14 Herstellerbescheinigung DE/AT.pdf
FRANEK_Montage und Betriebsanleitung_DE.pdf
Luftkamineinsätze - Bedienungsanleitung und Montage (DE)(EN)(RU)(SK) -05.2020.pdf
Präsentation von Produkten KRATKI._DE
Ersatzteilverzeichnis
Die Firma Kratki.pl Marek Ball garantiert Ihnen Lieferung der Ersatzteile während der Nutzung des Kamins. Zu diesem Zweck brauchen Sie nur mit unserer Verkaufsabteilung oder einer der nächsten Verkaufsstellen einen Kontakt aufzunehmen.
technische Daten
Nennleistung | 11-15kW |
